數控車編程實例
- 文件介紹：
- 該文件為 doc 格式，下載需要 1 積分
-
- 數控車編程實例

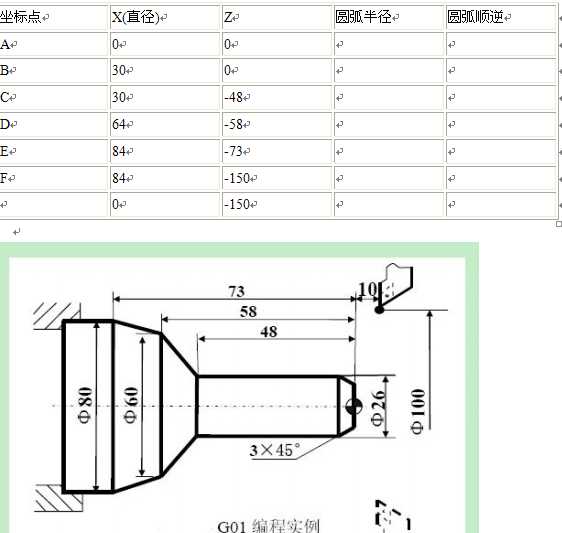

例1．G01直線插補指令編程 如下圖 所示
安裝裝仿形工件
請設置安裝裝仿形工件,各點坐標參考如下(X向余量4mm)
FUNAC數控車編程如下:
O9001
N10 G50 X100 Z10 （設立坐標系，定義對刀點的位置）
N20 G00 X16 Z2 M03 （移到倒角延長線，Z 軸2mm 處）
N30 G01 U10 W-5 G98 F120 （倒3×45°角）
N40 Z-48 （加工Φ26 外圓）
N50 U34 W-10 （切第一段錐）
N60 U20 Z-73 （切第二段錐）
N70 X90 （退刀）
N80 G00 X100 Z10 （回對刀點）
N90 M05 （主軸停）
...
