焊縫符號及標注方法 PPT課件
- 文件介紹：
- 該文件為 ppt 格式，下載需要 1 積分
-
- 焊縫符號及標注方法 PPT課件
焊縫符號

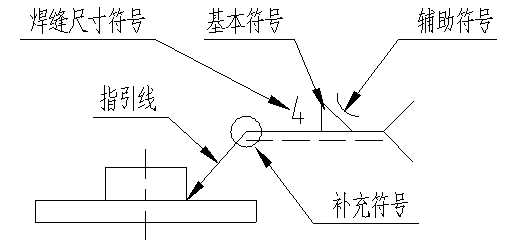

焊縫符號一般由基本符號和指引線組成，傳達了焊縫的基本信息，屬于必須標注的內容。此外，在必要時還應加上輔助符號、補充符號、焊縫尺寸符號等。
1、基本符號
焊縫基本符號是表示焊縫橫斷面形狀的符號，共有13個。
2、輔助符號
輔助符號是表示焊縫表面形狀特征的符號。輔助符號有3個。
不需要確切說明焊縫的表面形狀時可以不標注輔助符號。輔助符號的應用舉例如下：
3、補充符號
補充符號是為了補充說明焊縫的某些特征而采用的符號，共有5個。
補充符號的應用舉例如下：
...
