機械制圖 立體表面的交線（截交線）
- 文件介紹：
- 該文件為 doc 格式，下載需要 1 積分
-
- 機械制圖 立體表面的交線（截交線）
一、知識要點
1．平面立體的截交線
2．圓柱截交線的3種情況
3．圓錐截交線的5種情況
4．球體截交線
二、教學設計
1．將平面立體截交線的情況歸結為取點、連線。
2．將圓柱截交線的情況歸結為直線、曲線的求法，用電子掛圖、課件詳細講解，這是求截交線的基礎。
3．將圓錐截交線的5種情況按畫圖方法分為3種情況：截交線為直線、圓弧和非圓曲線。對非圓曲線要總結出統一的作圖規律。
4．球體截交線只研究投影面平行面切球體產生的交線情況。
三、課前準備
由于同學第一次接觸物體截交線的投影和概念，因此，要準備各種類型截交線的實物模型，教師要熟悉教學內容和要使用的教學課件。
四、教學內容
立體的交線（截交線）
截交線——平面與立體表面的交線（平面稱為截平面）。
相貫線——兩基本體相交，其表面的交線。

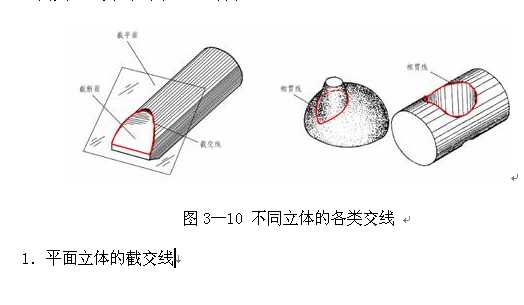

不同類型的交線見圖3—10所示。
...
