- 一種新型定量包裝機的設計
【摘 要】 介紹一種三級調速控制的全自動定量包裝機的設計，結構簡單，可廣泛應用于流動性不好的的粉粒狀物料的包裝，目前該種方式在國內包裝秤中很少應用，具有一定的市場開拓空間。
【關鍵詞】 三級調速 皮帶給料 定量包裝機
一、引言
禽飼料、畜飼料、魚飼料等大多數飼料都是些流動不好、易粹的粉粒狀公司料，為保證控制系統精度和速度，過去用于成品包裝的定量包裝秤給料裝置，大多采用直落式給料、雙螺旋給料或雙振動給料等方式。定量開始后，大小給料機同時工作，當物料重量達到大給料設定值時停止大給料，并繼續保持小給料，當物料重量達到最終設定值時，關閉小給料。由于飼料具有較差的流動性以及螺旋給料或振動機械具有的慣性，再加上物料輸送的不均勻，定量包裝秤的動態精度很難穩定控制。基于上述問題，我們研究飼料的特性，采用變頻器三級控制的方式，將雙螺旋給料或雙振動改為單皮帶給料，這樣不僅降低設備的生產成本，而且又能保證成品的完整型。
二、結構組成及技術參數
1．結構組成

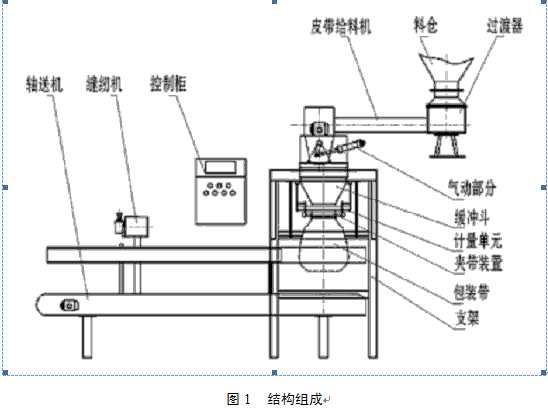

目前，國內外生產的自動定量包裝機，按計量斗形式主要分為有斗式和無斗式；按重量形式主要分為凈重式和毛重式，但大都采用模塊化設計思路。設計的樣機采用無斗式毛重進行稱量，主要由儲料倉、皮帶給料機、過渡器、截料裝置、稱重單元、夾袋裝置、氣動部分、縫包部分、成品輸送部分以及電氣控制單元等組成。其結構組成如圖1所示：
...
