金屬雙向密封蝶閥結構介紹
- 文件介紹：
- 該文件為 doc 格式，下載需要 5 積分
-

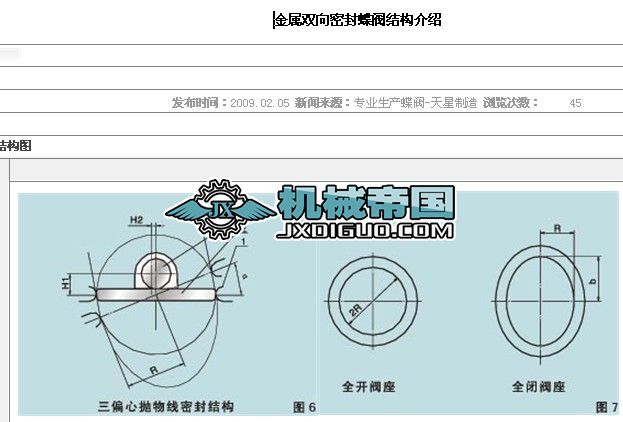

- 一般的金屬密封蝶閥為雙偏心或三偏心結構,蝶板密封幾何形狀采用錐形或球形,密封圈的彈性是通過蝶板的徑向壓縮和正向介質的推力產生“鍥塊效應",使密封圈產生柔性接觸而實現正向密封,而反向密封效果較差。因此只能在供熱、供水、石油天然氣、冶金、能源等系統,只要求單向密封的管路所采用。 金屬雙向密封蝶閥是繼承了上述單向密封蝶閥優點的基礎上,蝶板密封幾何形狀采用拋物線結構,截止無論從正反雙向進入均可對蝶板產生"鍥塊效應",使密封圈產生柔動接觸而實現雙向密封. 三偏心金屬雙向密封蝶閥動作原理: 為了解決單向密封蝶閥在結掏上存在的缺陷,擴大蝶閥使用范圍,適應工況的更高要求,來公司開發的三偏心金屬雙向密封蝶閥,是以偏心拋物線形密封面取代球形密封面。由圖6知,三偏心金屬雙向密封蝶閥,H1和H2分別為軸向和徑向偏心,a為角度偏心. 偏心拋物線形密封面的曲率是變化的,其變化方向與蝶板啟閉方向相反,使蝶板在啟閉時更窯易脫離或鍥入閥座。如圖6所示.當?shù)彘_啟時,閥座處于松馳狀態,可在閥體溝槽中浮動.當閥板關閉時,閥座隨蝶板的鍥入浮動到最佳的密封位置,在蝶板的擠壓下閥座與蝶板及閥門間的密封力逐漸增到最大值,閥座受蝶板的擠壓變?yōu)闄E圓形,長軸為b,短軸為R。兩者內孔周長有如下關系.即π(b+R)>2πR。由密封比壓可確定壓縮量,并導出長軸b,得出角度偏心值a{如固7)....
