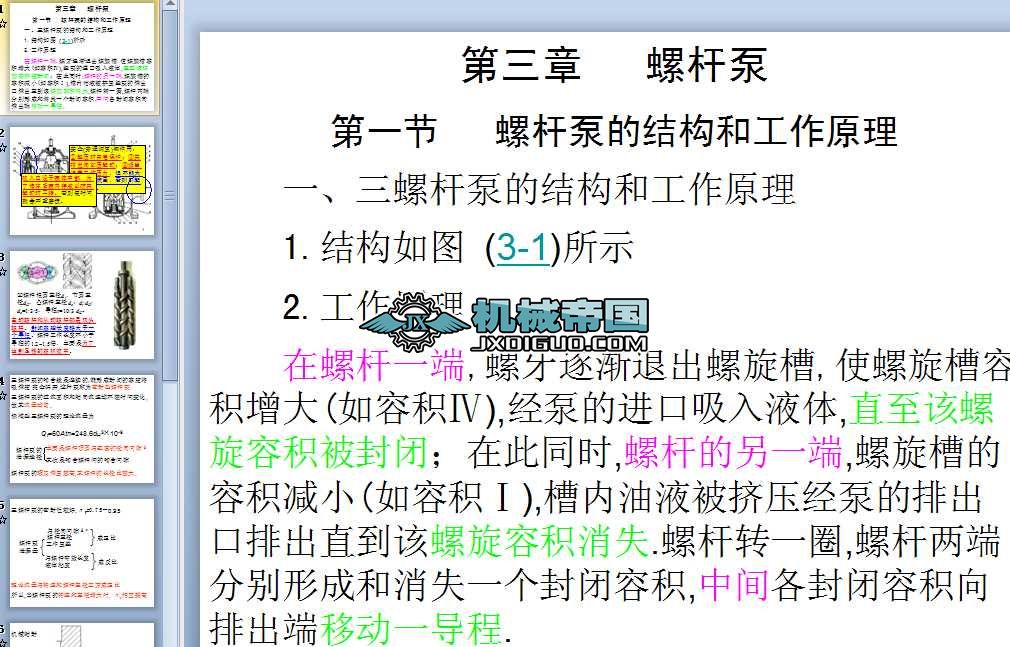

- 第三章 螺桿泵
第一節 螺桿泵的結構和工作原理
一、三螺桿泵的結構和工作原理
1.結構如圖 (3-1)所示
2.工作原理
在螺桿一端,螺牙逐漸退出螺旋槽,使螺旋槽容積增大(如容積Ⅳ),經泵的進口吸入液體,直至該螺旋容積被封閉；在此同時,螺桿的另一端,螺旋槽的容積減小(如容積Ⅰ),槽內油液被擠壓經泵的排出口排出直到該螺旋容積消失.螺桿轉一圈,螺桿兩端分別形成和消失一個封閉容積,中間各封閉容積向排出端移動一導程.
安全(旁通調壓)閥作用：①超壓時開啟保護；②關排出閥卸壓起動；③適當調節工作壓力，但不能大范圍調節流量，否則引起油液發熱。
吸入口設于泵體中部，為了停車后泵內存液以防再起動時干轉。否則短時間就會嚴重磨損。
1
凹螺桿根圓直徑di，節圓直徑dH，凸螺桿直徑de：di:dH: de=1:3:5，導程t=10/3 dH。
主動螺桿和從動螺桿都是雙頭螺桿。封閉容腔長度略大于一個導程。螺桿工作長度不小于導程的1.2~1.5倍，主要是為了達到足夠的容積效率。
三螺桿泵的嚙合線是連續的,能形成封閉的容腔將吸排腔 完全隔開,這種泵稱為密封型螺桿泵
三...
