底盤支架的靜力分析
- 文件介紹：
- 該文件為 doc 格式，下載需要 1 積分
-
- 2底盤支架的靜力分析

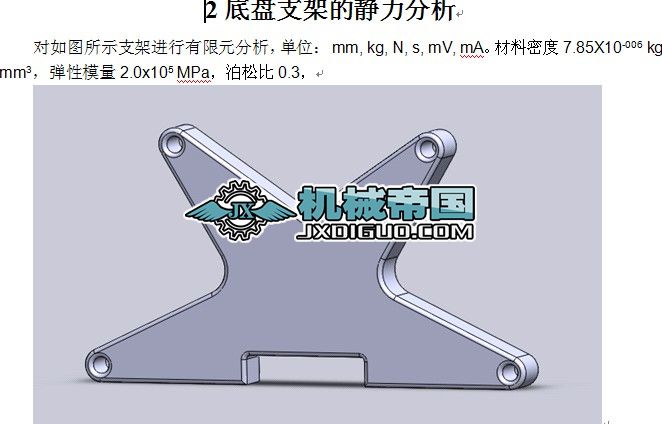

對如圖所示支架進行有限元分析，單位： mm, kg, N, s, mV, mA。材料密度7.85X10-006 kg mm3，彈性模量2.0x105 MPa，泊松比0.3，
3.3網格劃分
網格采用smartsize劃分
3.4加載約束
選取下底面槽部三個面，約束為全約束“ALLDOF”
施加載荷：
載荷約束 左上圓柱面 右上圓柱面 左下圓柱面 右下圓柱面
FX 1000. N -1000. N -1200. N 1200. N
FY 800. N -200. N
3.5求解結果
位移圖
應力圖
...
