- 氣 動 控 制 閥
精密控制
外形
閥的外形可分辨出它們屬于何種類型。以下舉例的控制閥包括 Nugget, ISO Star 和 Super X 等
類型
閥的類型可參考它們的安裝方法，如底板式，氣路板式、管式和閥島式安裝等。
設計

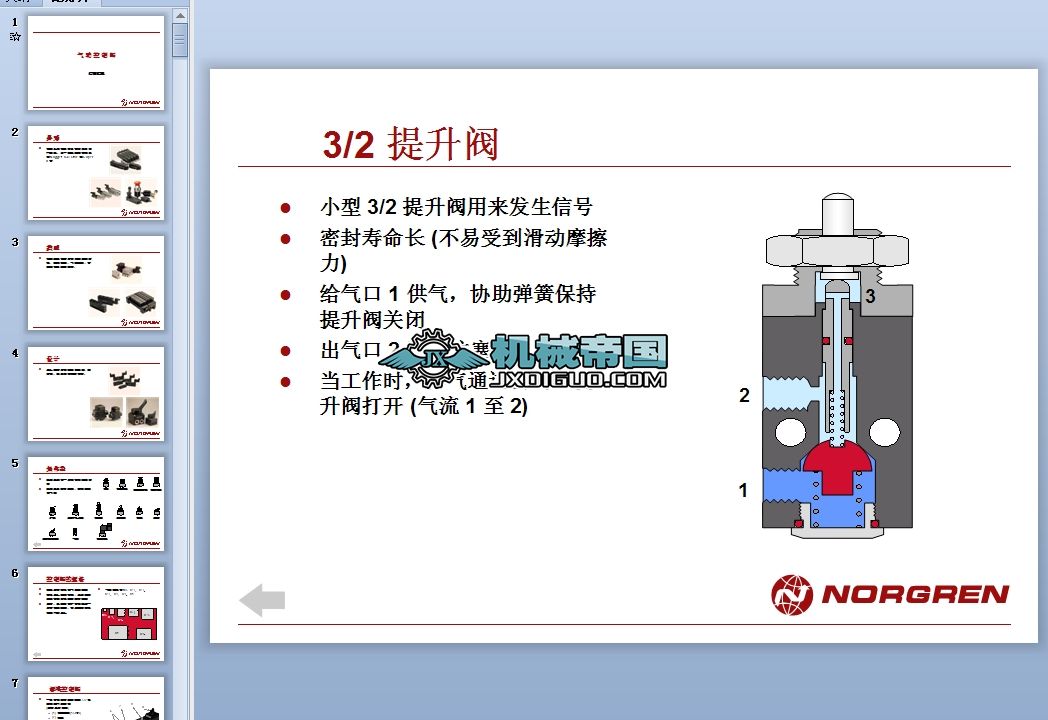

設計時參考閥的工作原理，如滑閥，提升閥和手動閥等。
操作器
操作器使得一個控制閥改變狀態
操作器分為手動式，機械式和電氣式
扭動按鈕
按鈕
帶罩按鈕
蘑菇形按鈕
工作鍵
開關
釋放鍵
電磁控制
滾輪
單向脫扣裝置
氣控
柱塞
緊急停止按鈕
控制閥的規格
規格參考控制閥氣口的螺紋
相似設計的控制閥，通過的流量通常隨口徑的增大而增加
當然，單靠口徑不可能給出一個標準的流量，它還依賴控制閥的內部設計
氣口規格有 M5, R1/8 , R1/4, R3/8 , R1/2, R3/4, R1.
M5
R1/8
R1/4
R3/8
R1/2
R3/4
R1
一個標準的帶彈簧復位 5/2 電磁閥的內部結構 (沒有顯示底板)
(1) 電磁線圈 (15mm)
(2) 活塞
(3) 帶碟形密封件的滑塞
(4) 閥體
(5) 復位彈簧
(6) 選用氣口 ...
