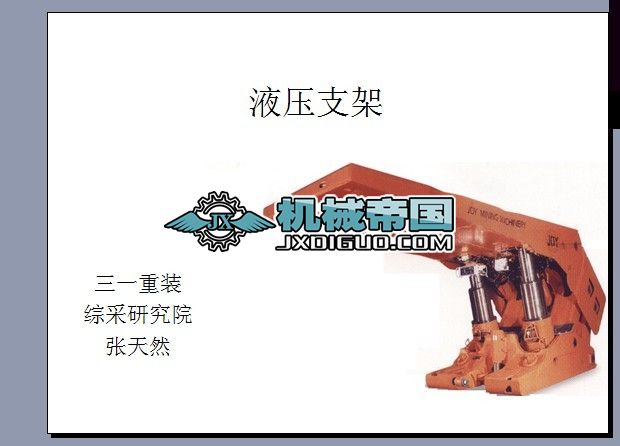

- 液壓支架
三一重裝
綜采研究院
張天然
第一章 液壓支架概述
用于長壁開采綜采工作面；
以液壓為動力實現升降、前移等動作；
作用：支撐和維護頂板，提供安全作業的支護；
兩大功能：支護、前移；
重要性：重量和初期投資費用占整套綜采設備的60％～70％
長壁采煤工作面的構成
三、采煤工作面斷面圖
第一節 液壓支架的組成
由四大部分組成：
a、承載結構件
b、執行元件
c、控制元件
d、 輔助裝置
一、承載結構件
頂梁：直接與頂板接觸，傳遞支撐力并起護頂作用。
底座：直接與地板接觸，傳遞支撐力并用于支托立柱和其他部件。
掩護梁：連接頂梁與底座（或連桿），承受支架水平力和垮落頂板巖石壓力，防止采空區冒落矸石進入支架的構件。是掩護式和支撐掩護式的特征構件。
前、后連桿：掩護式和支撐掩護式的特征構件，與掩護梁、底座鉸接形成四連桿機構，即可承受頂板水平力，使立柱無需復位裝置，又可在支架升降時頂梁前端沿雙紐線移動，使梁端距變化較小，提高支架控制頂板的可靠性。
二、執行元件
立柱：缸徑系列：140、...
