全國計算機輔助技術認證考試

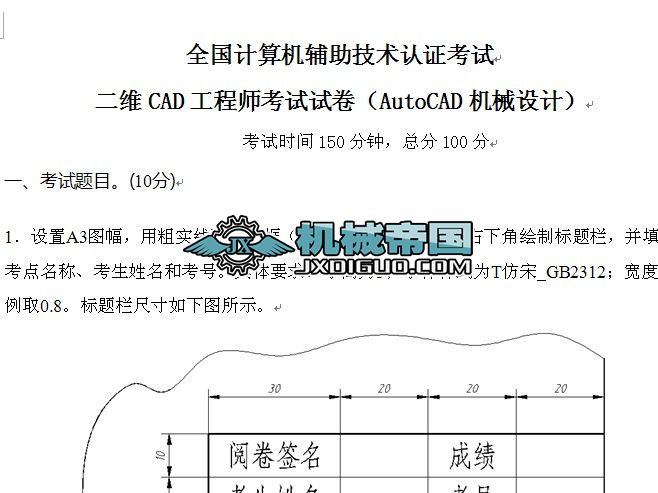

二維CAD工程師考試試卷（AutoCAD機械設計）
考試時間150分鐘，總分100分
一、考試題目。(10分)
1．設置A3圖幅，用粗實線畫出圖框（400×277），按尺寸在右下角繪制標題欄，并填寫考點名稱、考生姓名和考號。具體要求：字高為5；字體樣式為T仿宋 GB2312；寬度比例取0.8。標題欄尺寸如下圖所示。
2．尺寸標注按圖中格式。尺寸參數要求：尺寸線基線間距為7；尺寸界線超出尺寸線為2；起點偏移量為0；箭頭大小為3；數字樣式為gbeitc.shx，字高為3，數字位置從尺寸線偏移1。其余參數應符合《機械制圖》國家標準要求。
3．設置圖層，分層繪圖。圖層、顏色、線型、打印要求如下：
層 名 顏色 線型 線寬 用途 打印
0 黑/白 實線 0.5 粗實線 打開
細實線 黑/白 實線 0.3 細實線 打開
虛 線 品紅 虛線 0.3 虛線 打開
中心線 紅 點劃線 0.3 中心線 打開
尺寸線 綠 實線 0.3 尺寸、文字 打開
剖面線 籃 實線 0.3 剖面線 打開
另外需要...
