液壓過渡接頭代號詳解
- 文件介紹：
- 該文件為 doc 格式，下載需要 5 積分
-

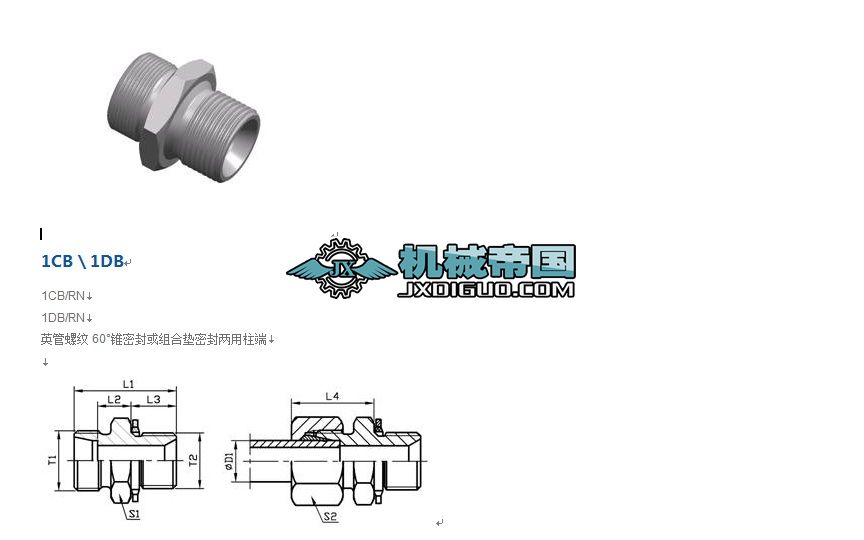

1CB 1DB
1CB/RN
1DB/RN
英管螺紋60°錐密封或組合墊密封兩用柱端
?
窗體頂端
產品技術參數：
系列 代號????????? 螺紋? 管子外徑 尺寸???? 重量
克/件 工作壓力??? (bar)
T1 T2 D1 L1 L2 L3 L4 S1 S2
L 1CB-12-02 M12X1.5 G1/8＂X28 06 25 10 8 23 14 14 12 500
1CB-12-04 M12X1.5 G1/4＂X19 06 30 12 11 24 19 14 28 500
1CB-14-02 M14X1.5 G1/8＂X28 08 25 10 8 23 14 17 16 500
1CB-14-04 M14X1.5 G1/4＂X19 08 30 12 11 24 19 17 27 500
1CB-14-06 M14X1.5 G3/8＂X19 08 32.5 13.5 12 24 22 17 44 420
1CB-16-04 M16X1.5 G1/4＂X19 10 30 12 11 25 19 19 29 50...
