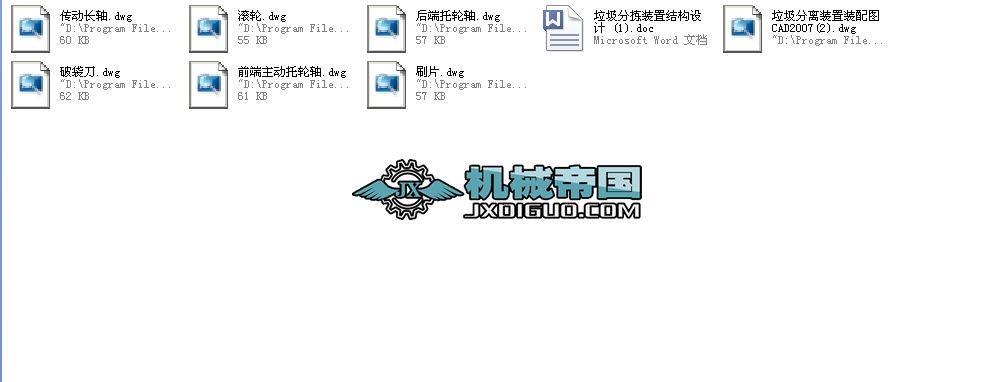

垃圾分揀裝置結構畢業設計全套
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 2.1.1垃圾分選機的總體技術要求
垃圾分選機是實現垃圾無害化、垃圾減量化和垃圾資源化處理過程中的重要設備。垃圾分選機工作的目的就是分類具有不同特性的垃圾。本次設計的分選機主要根據混合垃圾中不同物質的不同物理尺寸進行初步分選。使垃圾得到適當的分類和充分的回收利用，最終實現垃圾無害化、減量化和資源化。
目前垃圾處理中使用較多的篩分設備包括滾筒篩、固定篩、擺動篩、振動篩等。通過進一步查閱資料，決定使用的篩分結構為圓筒篩。其工作原理就是圓筒篩體作旋轉運動把垃圾按大小分級。篩面為打孔薄板，篩筒傾斜安裝，當物料進入篩體內部，將隨篩體的轉動做螺旋狀翻動，在此過程中留在篩體內的物料成為篩上物，從篩體底端排出。大小比篩孔小的物料被篩下成為篩下物。篩管長度，速度，直徑，孔的直徑，角度等影響篩分效率，各參數應滿足垃圾分離功率的需要和條件的停留時間。
為了方便物料出筒，分選機的篩筒徑向應該要有3°-5°的傾斜角，便于垃圾在筒內軸向前進。本次設計將篩孔設計為圓形，孔徑60mm。考慮到需要分離的垃圾成分較為復雜，在篩筒內有可能相互發生纏繞，并且篩片也易磨損，故設計應該能夠方便清理和修理更換篩片。
通過資料查閱，該垃圾分選機的基本設計參數初定如下：
(1)處理量：15~20t/h;
(2)能耗：小于1kw·h/t;
(3)篩筒轉速：5~10r/min;
(4)篩筒內徑：1.5m；
(5)篩筒長度：4.6m；
(6)篩筒傾角：3°-5°。
2.1.2垃圾分選機的總體結構
垃圾圓筒篩分選機作為城市生活垃圾的預分選和堆肥處理的一種分選機械應用十分廣泛。如下圖所示，分選機主要由篩筒，減速器，支撐輪，傳動長軸，電機，進料斗，出料斗和機架組成。篩筒驅動方式為單側摩擦驅動。篩體分為四段。篩體依靠兩端摩擦輪圈傳動。生活垃圾圓筒篩分選機設計應考慮篩筒結構、驅動方式、傳動形式、性能參數等。
...
