特殊重疊式換熱器的計算
- 文件介紹：
- 該文件為 doc 格式，下載需要 10 積分
-

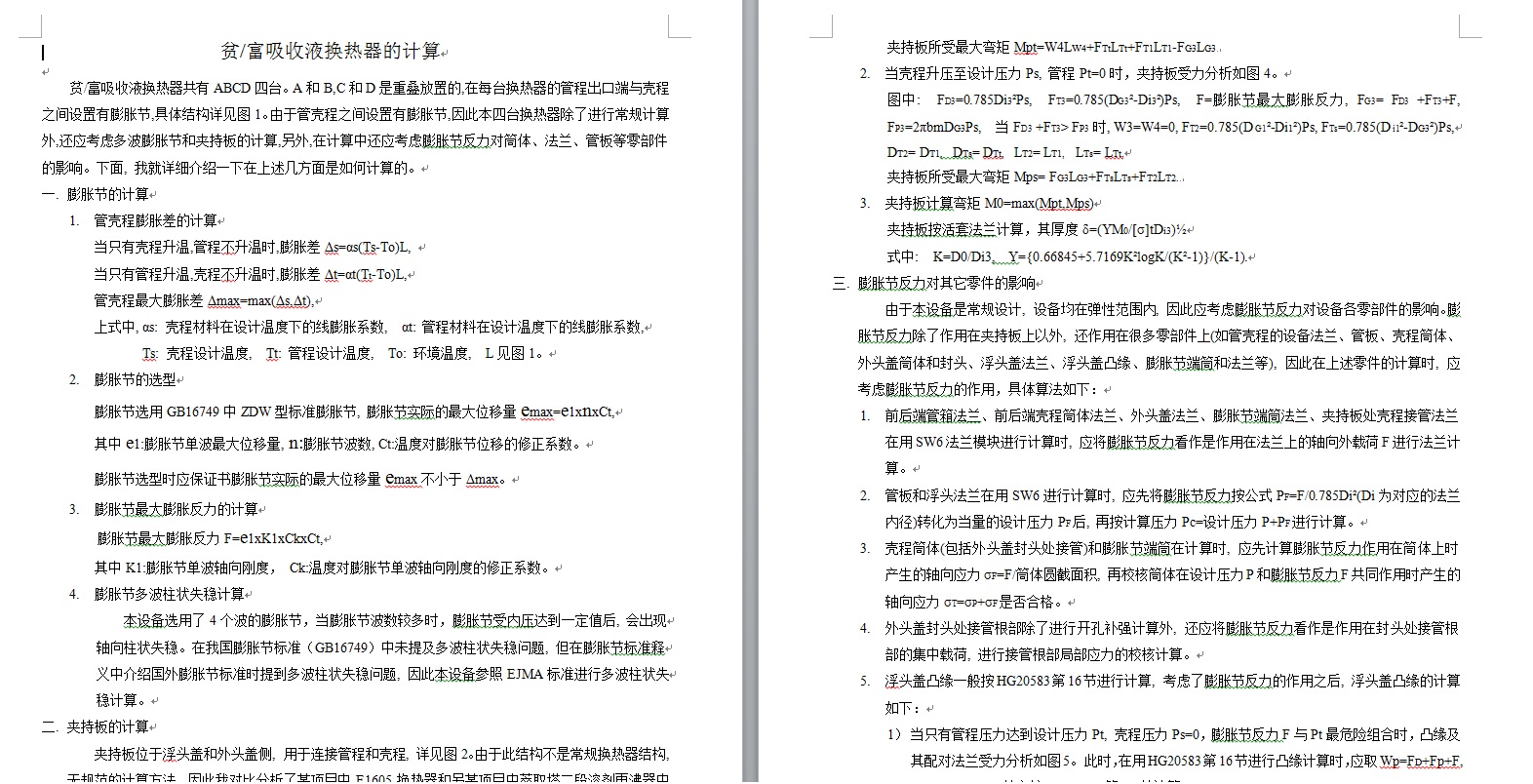

- 特殊重疊式換熱器的計算 貧/富吸收液換熱器共有ABCD四臺。A和B,C和D是重疊放置的,在每臺換熱器的管程出口端與殼程之間設置有膨脹節,具體結構詳見圖1。由于管殼程之間設置有膨脹節,因此本四臺換熱器除了進行常規計算外,還應考慮多波膨脹節和夾持板的計算,另外,在計算中還應考慮膨脹節反力對筒體、法蘭、管板等零部件的影響。下面, 我就詳細介紹一下在上述幾方面是如何計算的。
一.膨脹節的計算
1.管殼程膨脹差的計算
當只有殼程升溫,管程不升溫時,膨脹差Δs=αs(Ts-To)L,
當只有管程升溫,殼程不升溫時,膨脹差Δt=αt(Tt-To)L,
管殼程最大膨脹差Δmax=max(Δs,Δt),
上式中, αs: 殼程材料在設計溫度下的線膨脹系數, αt: 管程材料在設計溫度下的線膨脹系數,
Ts: 殼程設計溫度, Tt: 管程設計溫度, To: 環境溫度, L見圖1。
2.膨脹節的選型
膨脹節選用GB16749中ZDW型標準膨脹節, 膨脹節實際的最大位移量emax=e1xnxCt,
其中e1:膨脹節單波最大位移量, n:膨脹節波數, Ct:溫度對膨脹節位移的修正系數。
膨脹節選型時應保證書膨脹節實際的最大位移量emax不小于Δmax。
3.膨脹節最大膨脹反力的計算
膨脹節最大膨脹反力F=e1xK1xCkxCt,
其中K1:膨脹節單波軸向剛度， Ck:溫度對膨脹節單波軸向剛度的修正系數。
4.膨脹節多波柱狀失穩計算...
