MQ25t一35m門座起重機結構制造工藝要點
- 文件介紹：
- 該文件為 doc 格式，下載需要 10 積分
-
- MQ25t-35m門座起重機結構制造工藝要點MQ25t-35m/40t-27m門座起重機
結構制造工藝要點
編制： 審核： 批準：
2012年7月2日實施
目錄
一、 門座起重機概述 １
二、 基本情況介紹 １
三、 技術工藝要求 ４
四、 外協技術控制 ６
五、 重點工藝控制 ６
六、 工藝要求及檢測 ７
七、 端梁結構制作工藝要點 １１
八、 主梁結構制作工藝要點 １３
九、 轉臺合成結構制作工藝要點 １７
十、 立柱結構制作工藝要點 １８
十一、 平衡梁結構制作工藝要點 １９
十二、 小拉桿結構制作工藝要點 ２０
十三、 大拉桿結構制作工藝要點 ２１
十四、 臂架結構制作工藝要點 ２２
十五、 象鼻梁結構制作工藝要點 ２３
十六、 運行機構工藝要點 ２４
十七、 門架與端梁研配工藝要點 ２５
十八、 門架與圓筒研配工藝要點 ２５
十九、 大車機構與圓筒門架組對工藝要點 ２６
二十、 轉臺與立柱研配工藝要點 ２７
二十一、 臂架預裝工藝要點 ２８
二十二、 各機構試車 ３０
二十三、 涂漆技術要求 ３１
二十四、 各部件需用時間 ３２
一、門座起重機概述

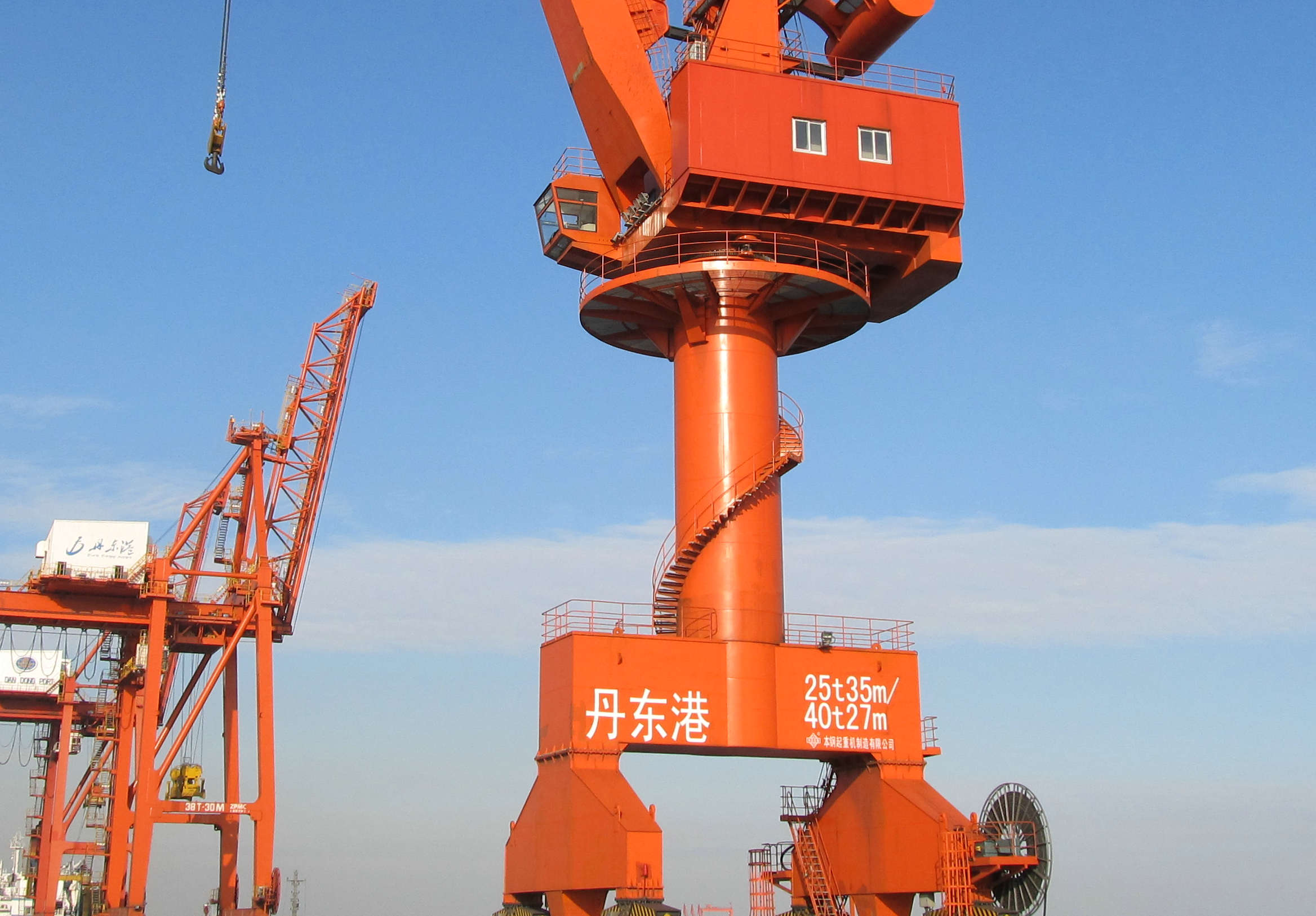

MQ25t-35m/40t-27m門座起重機用于碼頭的岸邊門機軌道上，配置吊鉤、抓斗，可用于重件、散貨和集裝箱的裝卸作業。屬可用吊鉤或抓斗進行裝卸作業的多用途門座起重機，起重機采用國內先進技術制造，具有結構布局合理，機構動作靈活準確，使用安全可靠，維護保養方便等特點。
起重機能作起升、變幅、360°旋轉及整機沿軌道行走。起升機構、變幅機構和旋轉機構為工作機構，行走機構為非工作機構。
本門座起重機為四連桿式起重機，在作業中，起升、變幅、旋轉機構三個工作機構既可以單獨動作，亦可以三個機構聯合動作。各機構的操作均能在司機室內實施。
二、基本情況介紹
1、25-35門座起重機結構主要分為運行機構、圓筒門架、轉臺總成、立柱及平衡系統、臂架結構等五大部分組成。
2、圓筒門架分為主梁和端梁通過接口聯接，主梁又分為門架和圓筒，主梁按此兩單元制作，其中門架外形尺寸為長×寬×高=12040×3540×3500（具體尺寸待實際材料工藝確定），重量約為35t，圓筒外形尺寸為直徑×長=3540×12925（具體尺寸待工藝確定），重量約為25t；端梁外形尺寸為長×寬×高=11500×1740×4360，重量為16.2t。...
