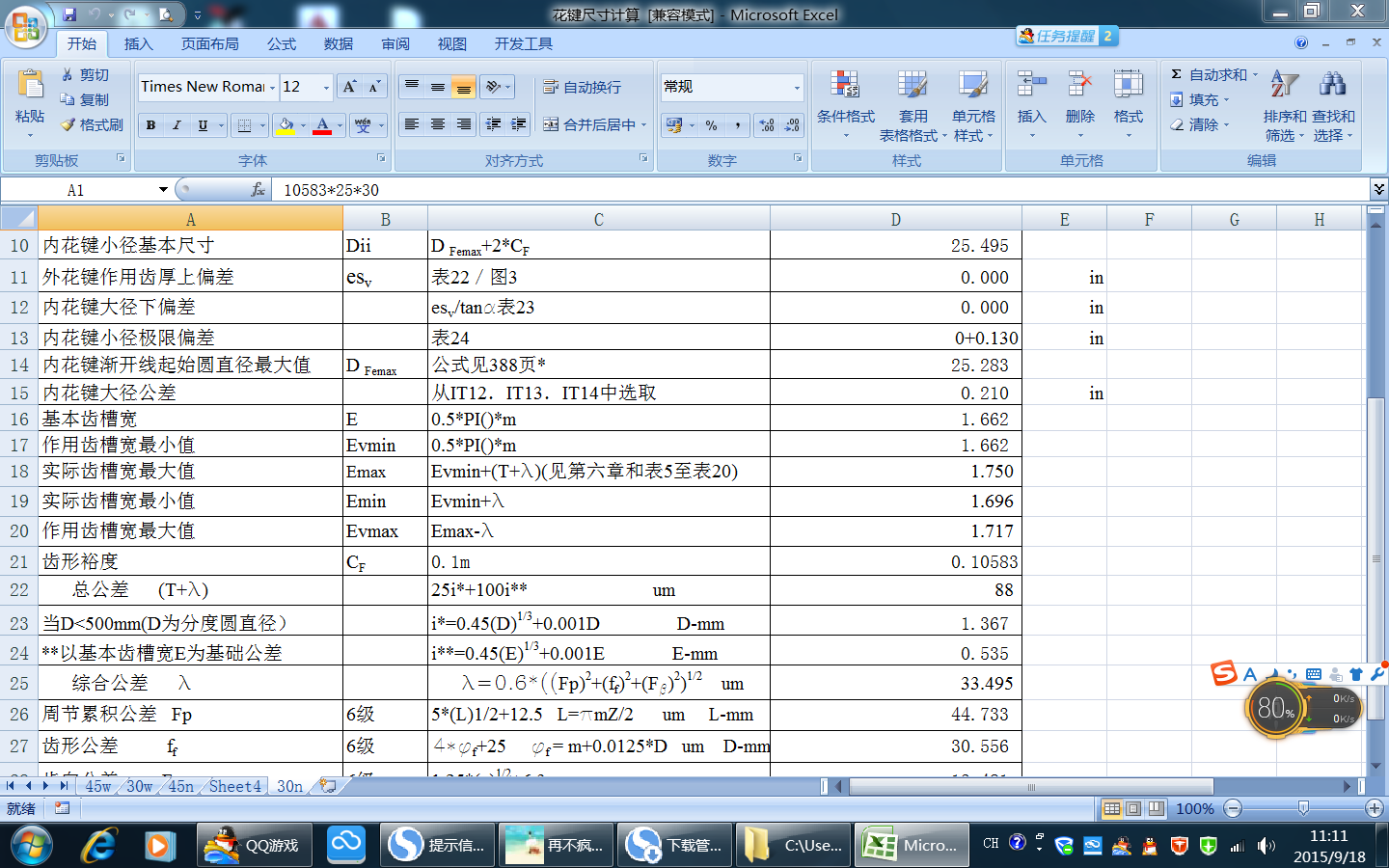

- 花鍵尺寸計算
外花鍵 45度圓齒根
模數 m 0.75
壓力角 a 45 0.785
齒數 Z 40
分度圓直徑 D mZ 30
基圓直徑 Db mZcosa 21.213
周節 p Pi m 2.356
外花鍵大徑 Dee m(Z+0.8) 30.600
外花鍵小徑 Die m(Z-1.2) 29.100
外花鍵作用齒厚上偏差 esv 表22／圖3 0.000
外花鍵大徑上偏差 esv/tana表23 0.000
外花鍵大徑公差 表24 0.160
外花鍵漸開線起始圓直徑最大值 D Femax 公式見388頁 29.260
外花鍵小徑上偏差 esv/tana表23 -0.250
外花鍵小徑公差 從IT12．IT13．IT14中選取 0.210
基本齒厚 S 0.5PI*m 1.178
作用齒厚最大值 S vmax S+esv 1.178
實際齒厚最小值 S min Svmax-(T+l )(見第六章和表5至表20) 1.092
實際齒厚最大值 S max Svmax-l 1.145
作用齒厚最小值 S vmin Smin-l 1.059
齒形裕度 CF 0.1m 0.075
總公差 T+l T+l (見405表8) 0.088
...
