霓虹燈廣告屏裝置的PLC 控制(設計任務書）
  • 該文件為rar格式
  • 文件大小：249.92 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2018-07-12
  • 發 布 人：junhao511627
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 rar 格式，下載需要 0 積分

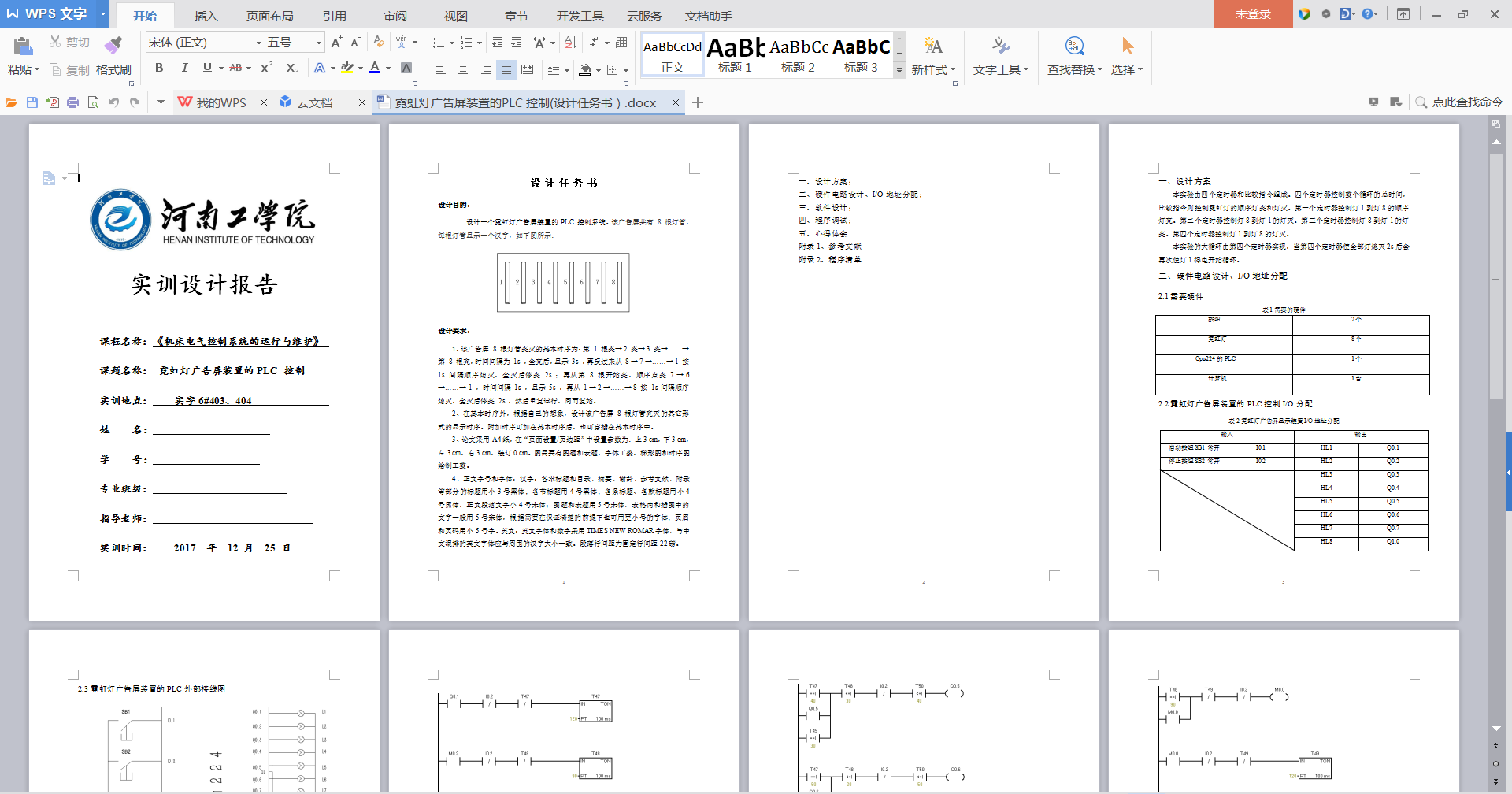

  • 霓虹燈廣告屏裝置的PLC 控制(設計任務書）
  • 霓虹燈廣告屏裝置的PLC 控制(設計任務書） 設計一個霓虹燈廣告屏裝置的PLC 控制系統。該廣告屏共有 8 根燈管，每根燈管顯示一個漢字，如下圖所示：

    設計要求：
    1、該廣告屏 8 根燈管亮滅的基本時序為：第 1 根亮→ 2 亮→ 3 亮→……→第 8 根亮，時間間隔為 1s ，全亮后，顯示 3s ，再反過來從 8 → 7 →……→ 1 按 1s 間隔順序熄滅，全滅后停亮 2s ；再從第 8 根開始亮，順序點亮 7 → 6 →……→ 1 ，時間間隔 1s ，顯示 5s ，再從 1 → 2 →……→ 8 按 1s 間隔順序熄滅，全滅后停亮 2s ，然后重復運行，周而復始。
    2、在基本時序外，根據自己的想象，設計該廣告屏 8 根燈管亮滅的其它形式的顯示時序。附加時序可加在基本時序后，也可穿插在基本時序中。
    3、論文采用A4紙，在“頁面設置/頁邊距”中設置參數為：上3 cm，下3 cm，左3 cm，右3 cm，裝訂0 cm。圖需要有圖題和表題，字體工整，梯形圖和時序圖繪制工整。
    4、正文字號和字體：漢字：各章標題和目錄、摘要、謝辭、參考文獻、附錄等部分的標題用小3號黑體；各節標題用4號黑體；各條標題、各款標題用小4號黑體，正文段落文字小4號宋體；圖題和表題用5號宋體，表格內和插圖中的文字一般用5號宋體，根據需要在保證清楚的前提下也可用更小號的字體；頁眉和頁碼用小5號字。英文：英文字體和數字采用TIMES NEW ROMAR字體，與中文混排的英文字體應與周圍的漢字大小一致。段落行間距為固定行間距22磅。

    一、設計方案；
    二、硬件電路設計、I/O地址分配；
    三、軟件設計；
    四、程序調試；
    五、心得體會
    附錄1、參考文獻
    附錄2、程序清單


    一、設計方案
    本實驗由四個定時器和比較指令組成。四個定時器控制整個循環的總時間，比較指令則控制霓虹燈的順序燈亮和燈滅。第一個定時器控制燈1到燈8的順序燈亮。第二個定時器控制燈8到燈1的燈滅。第三個定時器控制燈8到燈1的燈亮。第四個定時器控制燈1到燈8的燈滅。
    本實驗的大循環由第四個定時器實現，當第四個定時器使全部燈熄滅2s后會再次使燈1得電開始循環。
    二、硬件電路設計、I/O地址分配
    2.1需要硬件
    表1需要的硬件
    按鈕 2個
    霓虹燈 8個
    Cpu224的PLC 1個
    計算機 1臺
    2.2霓虹燈廣告屏裝置的PLC控制I/O分配
    輸入 輸出
    啟動按鈕SB1常開 I0.1 HL1 Q0.1
    停止按鈕SB2常開 I0.2 HL2 Q0.2
    HL3 Q0.3
    HL4 Q0.4
    HL5 Q0.5
    HL6 Q0.6
    HL7 Q0.7
    HL8 Q1.0
    表2霓虹燈廣告屏顯示裝置I/O地址分配

    2.3霓虹燈廣告屏裝置的PLC外部接線圖...
