液壓系統計算公式匯總(EXCEL版)詳細
- 文件介紹：
- 該文件為 zip 格式，下載需要 0 積分
-
- 液壓系統計算公式匯總(EXCEL版)詳細，搞機械的朋友不可避免的會接觸到液壓系統，大家都知道一個完整的液壓系統主要由動力元件、執行元件、控制元件、輔助元件以及液壓油這五大部分構成，我們在熟悉了液壓系統相關元件的原理之后，下一步就需要進行相關的設計及計算。
下面和大家分享液壓系統設計過程相關的計算：
一是，液壓油相關參數計算
液壓油的主要特性參數有密度、粘性、壓縮性以及膨脹量等。表1除了對這幾個主要參數進行計算外，還分析了壓力和溫度對也液壓油的影響。
圖1顯示的是液壓油粘度－溫度曲線，從圖中，我們可以得知液壓油的粘度對溫度變化十分敏感。溫度升高時，粘度下降。在液壓技術中，希望工作液體的粘度隨溫度變化越小越好。

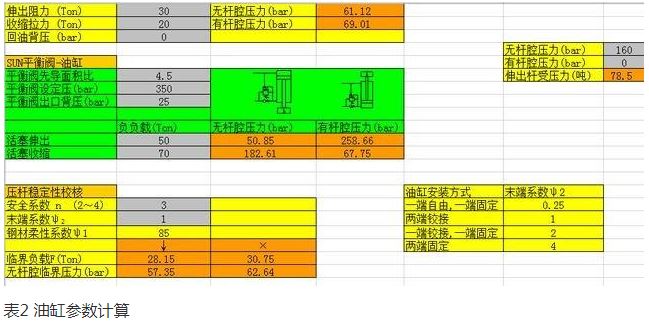

二是，油缸參數的計算
液壓油缸結構參數主要有5部分，分別是液壓缸的直徑、活塞桿的直徑、速度及速比和工作壓力等。除此之外還有啟動壓力、內部泄漏等，我們一般用最小啟動壓力、最低穩定速度和內部泄漏來判定油缸具體的性能表現。
三是，泵和馬達相關參數的計算
泵和馬達主要參數有工作壓力與額定壓力、排量和流量、容積效率和轉速、轉矩和機械效率、功率和總效率等， 例如，利用表3，我們可以直接輸入系統流量、系統壓力和電機轉速 等，就可以直接得到電機功以及泵的排量等。
四是，油箱的熱平衡計算
不知大家有沒有發現，油箱一般設計成圓形或者橢圓形，在液壓系統當中，油箱直接關系到整個系統的工作質量，還影響相關元件的使用壽命。所以說合理的設計油箱非常重要，表4 幫助大家解決了一大難題。
五是，蓄能器的相關計算
大家都知道，蓄能器是液壓氣動系統中的一個儲能裝置。將液壓系統的能量儲存起來，確保整個系統壓力正常。它的主要參數有最低工作壓力、最高工作壓力、容積 等等，通過表5.我們可以將蓄能器很多信息讀取出來，一目了然。
最后是，縫隙和管路相關參數計算
此表格對液壓系統設計的相關計算做了很好的整合，可以幫助大家在學習或者相關工作中省去不少麻煩，將相應值直接輸入，即可得到對應的參數值，可謂是非常方便，既提高了工作效率，也可以保證參數值沒有差錯。...
