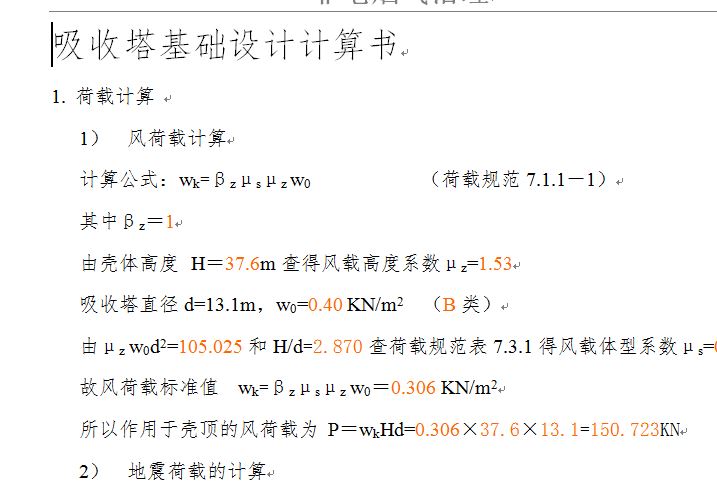

- 吸收塔基礎設計計算書吸收塔基礎設計計算書
1.荷載計算
1）風荷載計算
計算公式：wk=βzμsμz w0 （荷載規范7.1.1－1）
其中βz＝1
由殼體高度 H＝37.6m查得風載高度系數μz=1.53
吸收塔直徑d=13.1m，w0=0.40 KN/m2 （B類）
由μz w0d2=105.025和H/d=2.870查荷載規范表7.3.1得風載體型系數μs=0.5
故風荷載標準值 wk=βzμsμz w0＝0.306 KN/m2
所以作用于殼頂?shù)娘L(fēng)荷載為 P＝wkHd=0.306×37.6×13.1=150.723KN
2）地震荷載的計算
a.吸收塔豎向荷載
G=33000KN; 進口補償器推力分解垂直作用力F=54KN
ｂ.計算水平地震影響系數α1
由地質資料，地震基本烈度為7度，地震動峰值加速度0.05g，地震動反應譜特征周期為T1=0.35s。
查表得αmax=0.08，Ⅱ類場地第一組地震分組Tg=0.35s
因 0.1s＜T1=Tg=0.35s≤Tg，故α1=αmax=0.08
ｃ. 用底部剪力法計算水平地震力和塔底彎矩
計算公式：FEk＝α1(G+F)
M1＝FEkhw (19.2.7)
故結構總的水平地震作用標準值FEK=α1(G+F) =0.08×(33000+54) =2644.32KN
總水平地震作用標準值對罐壁底部產生的彎矩M1＝2644.32×18.8＝49713.216KN·m
3)吸收塔進口沖擊力產生的彎矩：M2＝202×17.22＝3478.44KN·m
4)吸收塔出口沖擊力產生的彎矩：M3＝120×34.95＝4194KN·m
2.荷載組合
作用于基頂荷載的基本組合設計值S為：
a.恒載+活載
N＝33000+54＝33054KN
V＝202+120=322KN
M＝3478.44+4194=7672.44KN·m (恒載和活載無水平力)
b. 恒載+活載+風載+地震荷載
N＝33000+54=33054KN
V＝202+120+150.72+2644.32=3117.04KN
M＝150.72×37.6+49713.216+3478.44+4194＝63052.73KN.m
經比較a、b二種結果，選用最不利組合類型為b。...
