凸輪棘輪和棘爪機械機構三維套圖
- 文件介紹：
- 該文件為 rar 格式，下載需要 10 積分
-

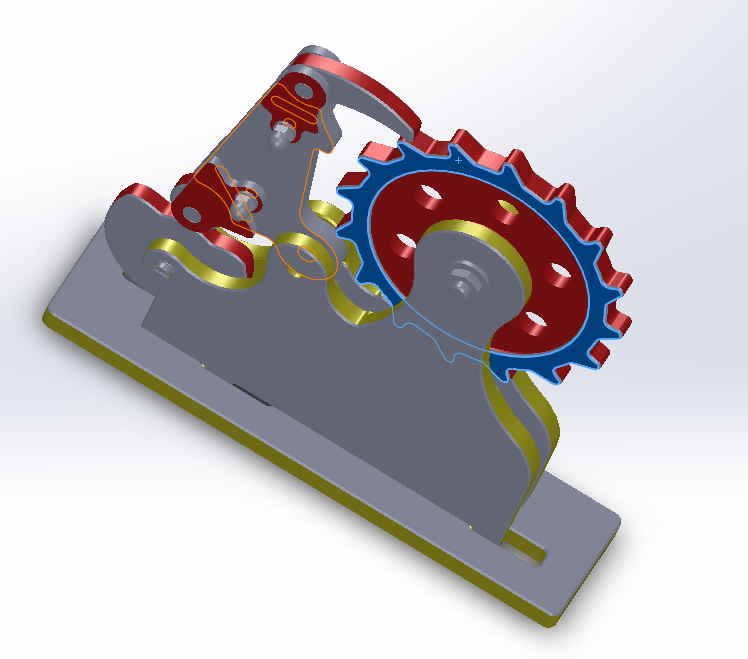

- 凸輪棘輪和棘爪機械機構三維套圖
凸輪棘輪和棘爪機械機構設計模型由棘輪和棘爪組成的一種單向間歇運動機構。它主要由搖桿、棘爪和外棘輪(externalratchet)所組成。搖桿為運動輸入構件，棘輪為運動輸出構件。當搖桿逆時針擺動時，鉸接在桿上的棘爪插入棘輪的齒內，使棘輪同時轉過一定角度。當搖桿順時針擺動時，棘爪在棘輪的齒上滑過，棘輪靜止不動。這樣，當搖桿作連續的往復擺動時，棘輪便得到單向的間歇轉動，圖紙版本： Solidworks2010...
