精小型套筒閥DN25PN63全套CAD圖紙帶說明書

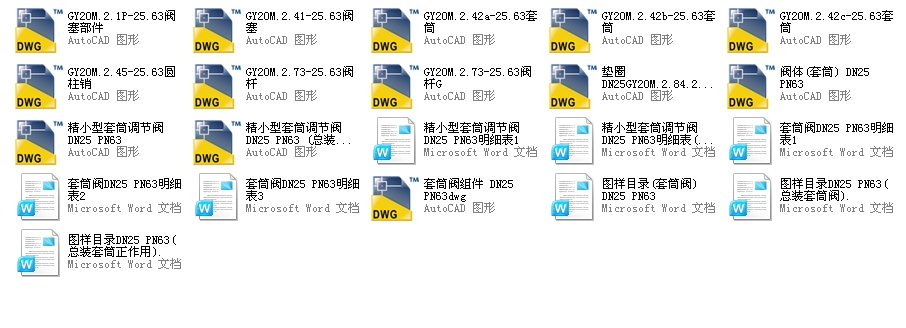

- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 精小型套筒閥DN25PN63全套CAD圖紙帶說明書序
號 代 號 幅面 名 稱 所 屬 裝 配 本內
明總
細數
表量 凈 重 材 料 表 面 處 理 附 注
代 號 數量 單件 總件
1 GY20M.2P.00.25/63 2 套筒閥DN25PN63 GY20M.00.00.25/63A、B 1 1
2
3
4 組 件
5 GY20M.2.1P.25/63 3 閥塞部件 GY20M.2P.00.25/63 1 1
6
7
8 零 件
9 GY20M.2.11.25/63 2 閥 體 GY20M.2P.00.25/63 1 1 WCB或1Cr18Ni9或316
10 GY20M.2.41.25/63 4 閥 塞 GY20M.2.1P.00.25/63 1 1 1Cr18Ni9或316
11 GY20M.2.42a.25/63 3 套 筒 GY20M.2P.00.25/63 1 1 1Cr18Ni9或316
12 GY20M.2.42b.25/63 3 套 筒 GY20M.2P.0025/63 1 1 1Cr18Ni9或316
13 GY20M.2.45.25/63 4 銷 GY20M.2.1P.00.25/63 1 1 3 鋼絲 1Cr18Ni9
14 GY20M.2.73.25/63 4 閥 桿 GY20M.2.1P.00.25/63 1 1 15 圓鋼 1Cr18Ni9或316
15 GY20M.2.84a.25/63 4 墊 圈(一) GY20M.2P.0025/63 1 1 1Cr18Ni9夾石墨
16
17
18
19
20
21
編制 套筒閥
DN25 PN63 GY20M.2P.00.25/63.MX
校對
圖 樣 標 記 共3張 第1張
審定 明 細 表 S A B
標記 處數 文件號 簽 字 日期 標記 處數 文件號 簽 字 日期 職務
...
