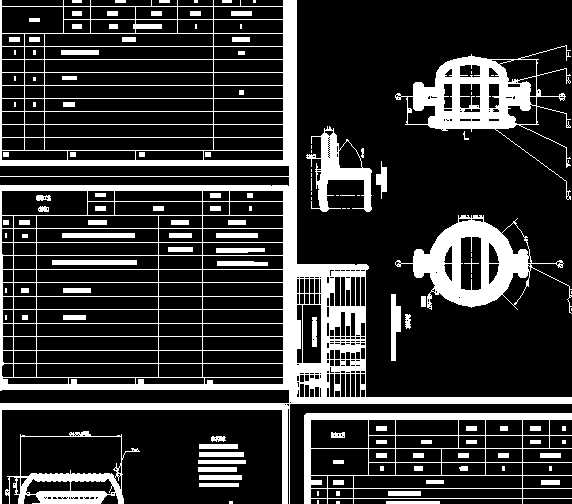

E0402冷凝器CAD圖紙和論文
- 文件介紹：
- 該文件為 zip 格式，下載需要 20 積分
-
- 摘 要
換熱器是廣泛應用于化工、石油化工等行業的一種通用設備。隨著國民經濟的發展，換熱器已成為眾多部門中的重要通用機械。
本次設計的題目是E0402冷凝器制造工藝設計，設備為U型管式換熱器。設計預期達到的目的是掌握主要零件及部件的成型工藝、制造質量、工藝流程以及組裝工藝。
本次設計的設備主要參數：材質為：Q345R，殼程介質為烴+H2，介質特性殼程中度危害易燃易爆，管程為直流水，無毒。工作溫度殼程：43℃，管程：30℃。頂部工作壓力殼程：1.81MPa，管程：0.4MPa。水壓試驗壓力殼程：2.625MPa，管程：1.0MPa。
設計中完成如下工作：（1）冷凝器的制造準備工序，通過此步的設計，主要掌握設備的概況，材料的驗收與管理，表面凈化，鋼材的矯形，下料及切割等工藝；（2）零部件的成型質量及加工工藝，通過此步的設計，主要掌握U型管式換熱器的一些主要零部件成型質量控制及加工工藝的設計，如封頭，筒體，管板，折流板等，了解了工藝過程中需要注意的問題，并了解了機加工序；（3）換熱器的組裝工藝，通過此步的設計，主要掌握U型管式換熱器的管箱，殼體，管束及換熱器組裝工藝。
關鍵詞：換熱器；U型管式；制造工藝
目 錄
摘 要 I
Abstract II
目 錄 III
第1章 引言 1
第2章 E0402冷凝器制造準備工序 3
2.1 E0402冷凝器管板及簡圖 3
2.2技術特性表 3
2.3制造工藝流程圖 4
2.4設備主要技術要求 4
2.5設備主體材料及性能 5
2.6材料的驗收和管理 5
2.7鋼材表面凈化 6
2.8鋼板的矯形 7
2.9劃線切割及邊緣加工 7
2.10材料的標記移植 8
第3章 橢圓形封頭沖壓模具的設計 9
3.1 E0402冷凝器封頭的冷熱成型方式的確定 9
3.2凸凹模材料的選用 9
3.3凸模模具的設計 9
3.4 凹模模具的設計 11
3.5壓邊圈的模具設計 12
第4章 E0402冷凝器主要零件制造工藝設計 13
4.1 E0402冷凝器封頭制造工藝設計 13
4.1.1封頭毛坯尺寸的確定 13
4.1.2劃線 14
4.1.3封頭的成型 14
4.1.4封頭的邊緣加工 14
4.1.5封頭的檢驗 15
4.2 E0402冷凝器筒體制造工藝設計 15
4.2.1凈化及矯形 15
4.2.2排版 15
4.2.3號料、劃線 16
4.2.4邊緣加工 17
4.2.5彎曲 17
4.2.6筒體的焊接工藝 18
4.2.7筒體校圓 19
4.3管板的加工工藝 20
4.3.1管板的復驗及備料 20
4.3.2管板車削 20
4.3.3管板劃線 21
4.3.4管板的鉆孔工藝 21
4.3.5管板加工工藝 21
4.3.6管板的檢查要求 22
4.4 E0402冷凝器折流板的機加工藝設計 23
4.4.1折流板的備料及切割 23
4.4.2鉆孔方法 23
4.4.3折流板機加工序及技術要求 23
第5章 E0402冷凝器的組裝工藝 26
5.1管箱的組裝、焊接與加工工藝設計 26
5.2殼體的組裝與焊接 27
5.3管束的組裝 28
5.4殼體與管束的裝配 28
5.5 E0402冷凝器的總裝配 29
5.6 E0402冷凝器的最終檢驗 30
第6章 結 論 33
參考文獻 34
致 謝 35
...
