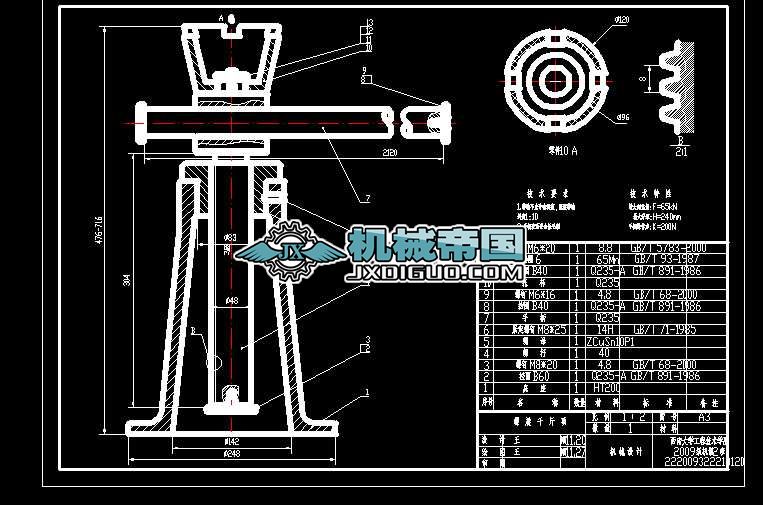

螺旋千斤頂說明書附CAD 裝配圖
- 文件介紹：
- 該文件為 zip 格式，下載需要 20 積分
-
- 螺旋千斤頂說明書附CAD裝配圖.螺紋有矩形、梯形與鋸齒形，常用的是梯形螺紋。
梯形螺紋牙型為等腰梯形，牙形角α=30º，梯形螺紋的內外螺紋以錐面貼緊不易松動。故選梯形螺紋，它的基本牙形按GB/T5796.1—2005的規定。
1.2選取螺桿材料
螺桿材料常用Q235、Q275、40、45、55等。
1.3確定螺桿直徑
按耐磨性條件確定螺桿中徑d2。求出d2后，按標準選取相應公稱直徑d、螺距t及其它尺寸。
有d2≥
根據國家規定 =1.2~3.5，取 =1.2（梯形螺紋）；h=0.5t；查教材表5-12，[p]取20Mpa。
故，d2≥ = 0.8 =41.5mm
查機械設計課程設計手冊，d取48mm，t=8mm，d1=39mm，d2=44mm
1.4自鎖驗算
自鎖條件是≤v，式中：為螺紋中徑處升角；v為當量摩擦角（當量摩擦角v=arctanv，但為保證自鎖，螺紋中徑處升角至少要比當量摩擦角小1°。
查教材表5-12，f取0.09
...
