汽車門外風窗口翻邊模
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 汽車門外風窗口翻邊模本模具的最大特點是凸模和凹模采用擴張結構。

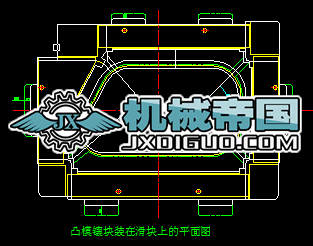

凸模由八塊鑲塊組成，凸模鑲塊裝在滑塊9上的工作
位置（閉合狀態）如左下圖所示，圖中假想線為原始
位置。
右下圖為凹模鑲塊14，15的平面圖。鑲塊14（四
塊）由斜楔13推動向四面擴張，鑲塊上的斜面又推動
四個凹模鑲塊15沿45 角方向擴張，上模到下死點是，
凹模鑲塊擴張到翻邊完成位置。圖中假想線為原始位置。
工件材料08AlⅡZ，厚度0.9mm。
...
