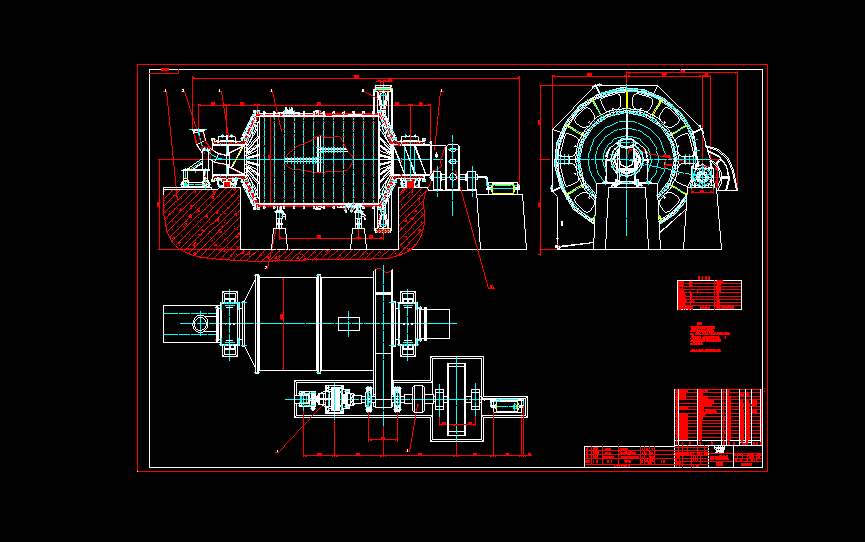

MQY4561溢流型球磨機
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 球磨機是物料被破碎之后，再進行粉碎的關鍵設備。它廣泛應用于水泥，硅酸鹽制品，新型建筑材料52555、耐火材料、化肥、黑與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。
技術要求
1.安裝時根據安裝使用說明書及各部件技術要求進行；
2.序號10、11、12、13、14、15圖中未示出；
3. 、 為檢測元件，在圖中未示出，現場安裝時將 安裝在主軸承回油末端管道 ② ③
上，接口M22X1.5； 安裝在主軸承進油管道上，接口G1； ② ③
4.本產品應符合JB/T1406-1993《球磨機和棒磨機》標準；
5.總重中不包括電機重量。
6. 序號14產品銘牌用序號15鉚釘固定在齒輪罩前部的易見部位。
設計參數：
筒體內徑 mm %%C4572
筒體長度 mm 6100
型 式 溢流型
有效容積 m3 93.3
介質充填率 % 35
臨界轉速比 % 75
磨機實際轉速 r/min 15.1
最大裝載量 t 151
外形尺寸：長×寬×高(mm×mm×mm) 11967×5666×4496...
