200md工廠生活污水處理圖紙
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

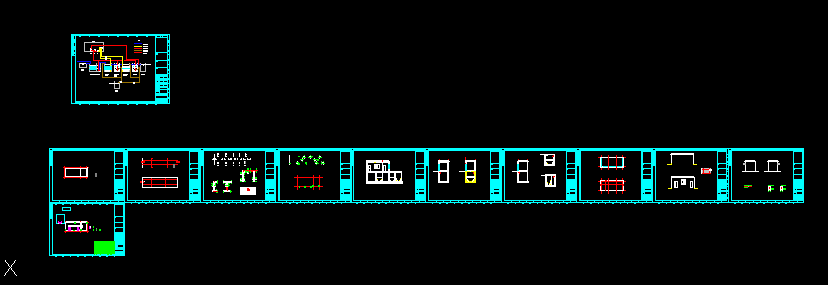

- 200m3d工廠生活污水處理圖紙
200噸每天生活污水處理設計圖，設計說明 3 1.本工程為新建生活污水處理工程，處理水量為：Q =200m/d，2.本工程設計參數：進水水質：BOD :<150mg/L;SS:<250mg/L; 5 NH-N:<20mg/L;CODcr：<350mg/L。 3出水水質：BOD :≤30mg/L;SS:≤200mg/L; 5 NH-N:≤15mg/L;CODcr：≤100mg/L。 3 3.圖中尺寸以毫米計，標高以米計,如無特殊說明,采用相對高程，以室外道路地坪為%%P0.000;土建尺寸、防水設計以結施圖為準； 4.管道安裝時要求橫平豎直，防腐等級為加強級防腐，相關要求參見防腐說明； 5.風機、水泵及相關管道安裝參見相關設備說明書，其余要求參見相關規范，執行公司制定的安裝規范； 6.在管道上適當設置吊架或托架起固定及支撐干管作用，相關要求參見規范； 7.清水池內的水泵及管道安裝由甲方提供及安裝；...
