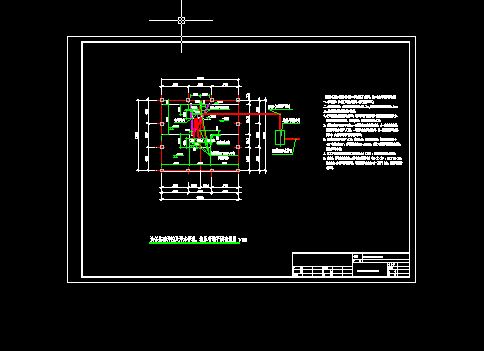

垃圾中轉站管道圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 10 積分
-
- 設計要求及施工說明（本部分工作由設備廠商指導，施工單位負責按要求實施）
一、基礎要求：基礎底下須分層夯實，密實度為90%；
二、站房高度要求：大門最低標高(凈空)為4.2m,室內最低標高(凈空)為4.5m；
三、基礎開挖及管道預埋施工說明：
1、按《設備基礎開挖及污水管道、液壓管道平面布置圖》挖好設備基坑及沉沙井，
按圖紙要求排布排污管、液壓導向管，并拉好自來水給水點；
2、內排污管(?160PVC管)，一端管頭接至站房內沉沙井，另一端管頭接地漏；
外排污管(?200PVC管)，一端管頭接站房內沉沙井，另一端管頭接至站房外
沉沙井，由施工方(用戶)按圖自配預埋；
3、液壓導向管(?110PVC管，內穿鐵絲)，用于穿液壓管，彎角過渡處用兩個
45°彎頭組成90°，兩端露頭均為50-60mm，由施工方(用戶)按圖自配預埋，
設備方配合排布；
4、施工方(用戶)按圖將自來水管拉至給水點（2處），供降塵和除臭設備使用；
5、站房內、外均設有沉沙井，站房內沉沙井尺寸為（長X寬X深）：1mX1mX1m，
設有井蓋，外排至站外沉沙井；站房外沉沙井由施工方（用戶）自定，外排至就近污
水管網。
...
