位置:首頁 > 機械CAD圖紙

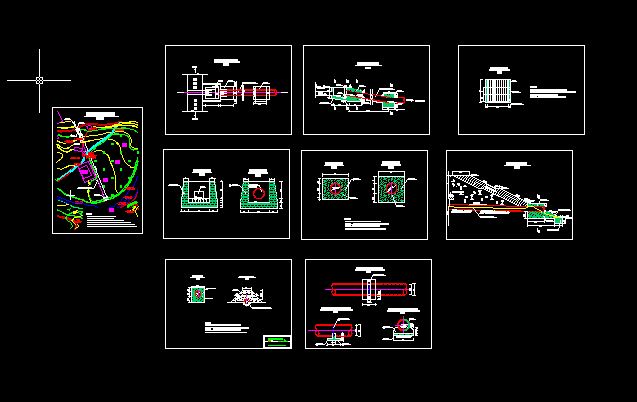

排水井施工圖
  • 該文件為dwg格式
  • 文件大小：431.84 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2020-05-04
  • 發 布 人：xclfwy18
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式，下載需要 20 積分
  • 排水井施工圖
  • 排水井成套施工圖
    說明：
    1.圖中尺寸高程以米計，其余以厘米計。
    2.排洪涵管軸線可根據實際地形微調。
    3.排洪涵管出口與棄碴場護腳銜接，銜接形式見詳圖。
    4.地形條件發生較大變化時，應增設鎮墩，其結構尺寸同2鎮墩。#
    5.排洪涵管采用D1200mm鉿雙層筋預制承插管，埋設時基礎應平順密實。
    6.每20m涵管設一伸縮縫，縫長3cm，伸縮縫材料可采用橡膠圈或瀝青麻絲。...
