污水處理平面圖紙
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

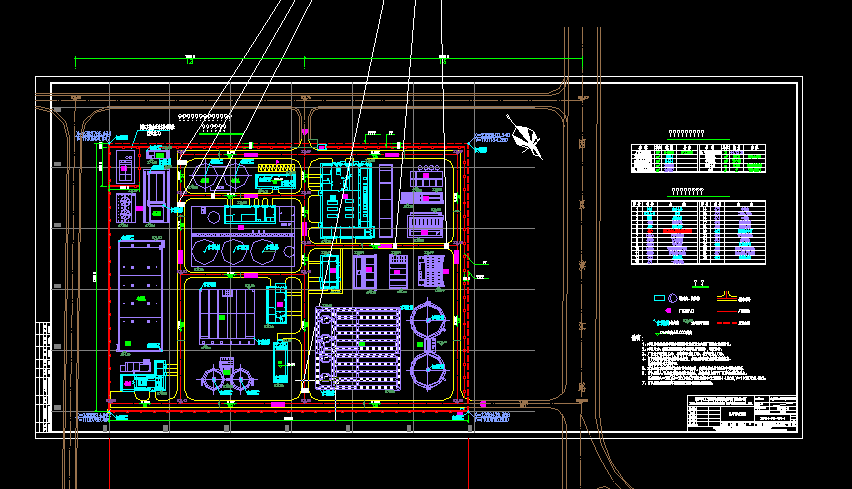

- 污水處理平面圖紙
說明：
1、本圖系根據南充市城鄉規劃局提供的污水處理廠用地紅線圖繪制。
2、本圖尺寸、坐標及標高標注單位除特別說明外，均以米計。
3、廠區主干道寬6.0米，轉彎半徑為9.0米。次干道寬4.0米。
4、圖中建筑物標注標點為軸線交點，水池坐標標注點為其內壁交點。
圓形構筑物為其圓中心。
5、本圖坐標系統采用近似80西安坐標系，高程系統采用1956年黃海高程系。
6、圖中所注A/B坐標為新建建筑坐標系，坐標基準點設于廠區西南角圍墻界點。
其坐標為A=200,B=500相當于測量坐標X=2388614.962,Y=1100766.496。
7、圖中所注場地標高可根據周邊道路標高做相應調整。...
