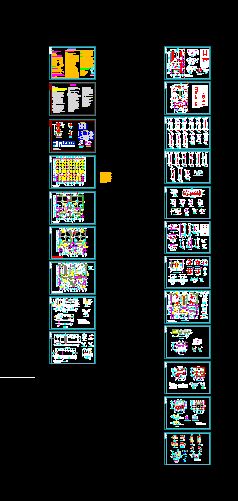

5萬噸生活污水處理廠高效沉淀池結構圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 5萬噸生活污水處理廠高效沉淀池結構圖
1、工程概況
1.2、高效沉淀池為水處理構筑物，鋼筋混凝土結構，共一組兩座。
單座平面尺寸為33.60m×25.75m。
2、設計標準
2.1、結構設計使用年限50年。
2.2、結構的安全等級：二級。
2.3、地基基礎設計等級：丙級。
2.4、構筑物抗震設防類別為重點設防。
2.5、混凝土結構的環境類別：水池頂板以上為一類(屋面上側、雨篷除外)；
水池、屋面上側、雨篷為二a類。
2.6、在設計使用年限內未經技術鑒定或設計許可，不得改變結構的用途和使用環境。
3、本設計所采用的主要標準、規范、規程
(1)、《給水排水工程構筑物結構設計規范》(GB 50069-2002)
(2)、《給水排水工程鋼筋混凝土水池結構設計規程》(CECS 138:2002)
(3)、《混凝土結構設計規范》(2015年版)(GB 50010-2010)
(4)、《建筑地基基礎設計規范》(GB 50007-2011)
(5)、《建筑地基基礎技術規范》(DB42/242-2014)
(6)、《室外給水排水和燃氣熱力工程抗震設計規范》(GB 50032-2003)
(7)、《建筑抗震設計規范》(2016年版)(GB50011-2010)
(8)、《建筑結構荷載規范》(GB50009-2012)
(9)、《建筑工程抗震設防分類標準》(GB 50223-2008)
(10)、《砌體結構設計規范》(GB50003-2011)
(11)、《蒸壓加氣混凝土砌塊》(GB11968-2006)
(12)、《建筑地基基礎設計規范》(DBJ50-047-2016)
4、本設計所采用的主要軟件
理正結構工具箱軟件7.0PB4(網絡版)、中國建筑科學研究院PKPM2010(V4.1)等。
5、制圖說明
5.1、本設計圖中的尺寸單位為毫米(mm)，標高單位為米(m)；
%%P0.000相當于1956年黃海高程276.45m。
5.2、在設計中梁、柱配筋的表示方法采用的是平面整體表示方法，所選用標準圖圖集為
《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖》(16G101-1)。
6、主要荷載作用取值(標準值)
6.1、池內設計水深：同工藝設計水位；池內水計算重度為10.5KN/m?3?。
6.2、設備平臺活荷載：5KN/m?2?，走道板活荷載：2.0N/m?2?，樓梯活荷載：3.5KN/m?2?，
種植屋面活荷載：2.0KN/m?2?；
屋面恒荷載(種植屋面、不含板自重)：9.0KN/m%%1402%%141；
6.3、基本風壓：W?o?=0.40 kN/m?2?(50年重現期)，地面粗糙度：B類。
6.4、空池抗浮設計地下水位為：平設計地面(1956年黃海高程280.20m)。
6.5、抗震設防烈度及主要參數：抗震設防烈度為6度，基本地震加速度為0.05g，設計地震分組
為第一組，場地類別為Ⅲ類,場地地震動反應譜設計特征周期為0.45s，本構筑物按照7度采取抗震措施，
框架抗震等級為三級。
6.6、池周地面活荷載：10KN/m?2?。
6.7、其余荷載均按《建筑結構荷載規范》(GB50009－2012)、《給水排水工程構筑物結構...
