詳細半干法脫硫PID圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 10 積分
-
- 詳細半干法脫硫PID圖

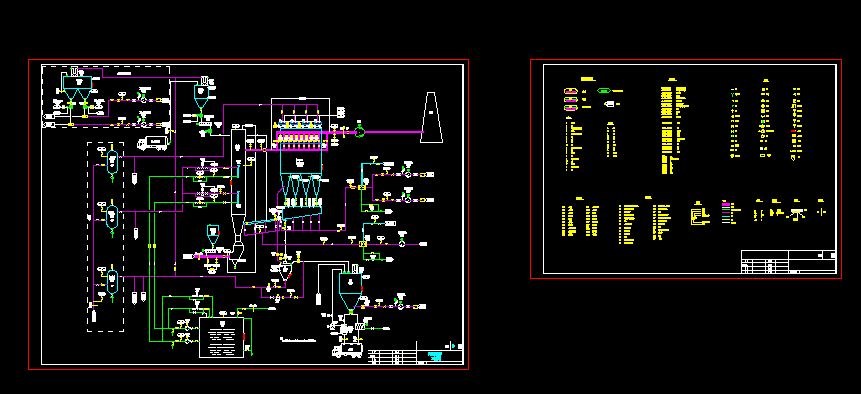

詳細半干法脫硫PID圖，內容包含煙氣脫硫除塵凈化裝置工藝流程圖，測量和控制的代號及字母含義，工藝系統代號圖，圖例符號等內容。圖紙工藝流程先進，
半干法脫硫工作原理
來自鍋爐空預器的煙氣由脫硫塔下部通過布風裝置進入脫硫塔，然后煙氣通過脫硫塔底部的文丘里管的加速，進入循環流化床體，物料在循環流化床里，氣固兩相由于氣流的作用，產生激烈的湍動與混合，充分接觸，在上升的過程中，不斷形成聚團物向下返回，而聚團物在激烈湍動中又不斷解體重新被氣流提升，使得氣固間的滑落速度高達單顆粒滑落速度的數十倍，使得床內的Ca/S比高達87以上。反應過程中的煙氣溫度靠噴入的霧化水調節到約70℃，合格的吸收劑（合格細度的Ca(OH)2）干粉經噴射泵氣力輸送進入吸收塔，在塔內與煙氣進行脫硫化學反應，反應后的大量的氣--固混合物從吸收塔頂部排出。這樣循環流化床內氣固兩相流機制，極大地強化了氣固間的傳質與傳熱，為實現高脫硫率提供了根本的保證...
