全套醫院污水處理工藝布置圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

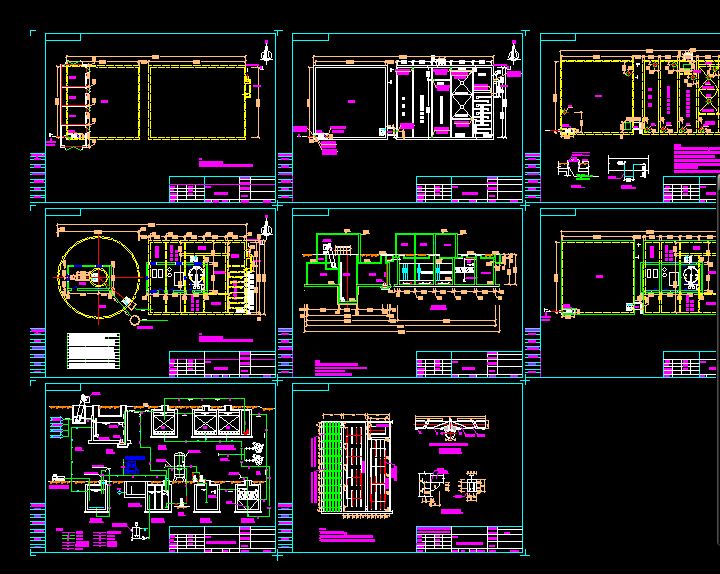

- 全套醫院污水處理工藝布置圖
主要構筑物規格
外形尺寸有效水深
格柵渠 2000×600×2300mm
調節池φ13600×3500mm 2.5m
缺氧池 12000×2500×4400mm 4.1m
一級接觸好氧池 12000×3000×4400mm 4.0m
二級接觸好氧池 9800×3000×4400mm 4.0m
反應池 6750×2000×4400mm 3.9m
斜管沉淀池 6500×3500×4400mm 3.8m
中間水池 3000×2000×4400mm 3.8m
消毒池 7800×3000×4400mm 4.0m
標準排放口 600×2000×1300mm 0.4m...
