換熱器設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

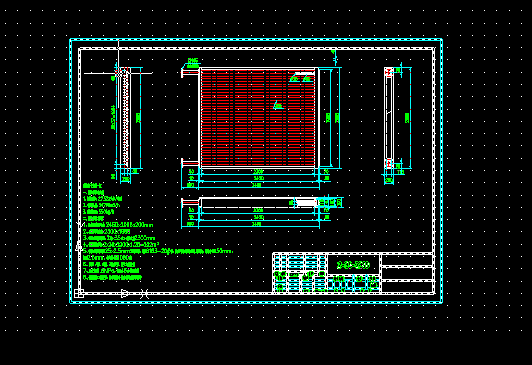

- 換熱器設計圖
一、散熱器技術參數
1、加熱功率：27.52萬大卡/小時
2、循環風量：50798m3/h
3、蒸汽耗量：550kg/h
二、散熱器技術要求
1、散熱器外形尺寸：2450x2068x200mm
2、有效迎風面積：2300x1988
3、換熱翅片管排列：2排x35支x有效長度2300mm
4、計算換熱面積：2x35x2300x1.25=202m
5、換熱基管采用%%C25x2.5mm無縫鋼管，材質8163-20#管，換熱翅片鋁復合后軋制而成，翅片外徑%%C50mm，
間距2.5mm，鋁翅片材質1060鋁
6、管板，外框、封頭、進出接管、法蘭均為碳鋼
7、壓力試驗1.8MPa，保壓45分鐘無滲漏
8、散熱器加工完畢后，除鋁翅片外其余噴耐高溫銀粉漆 ...
