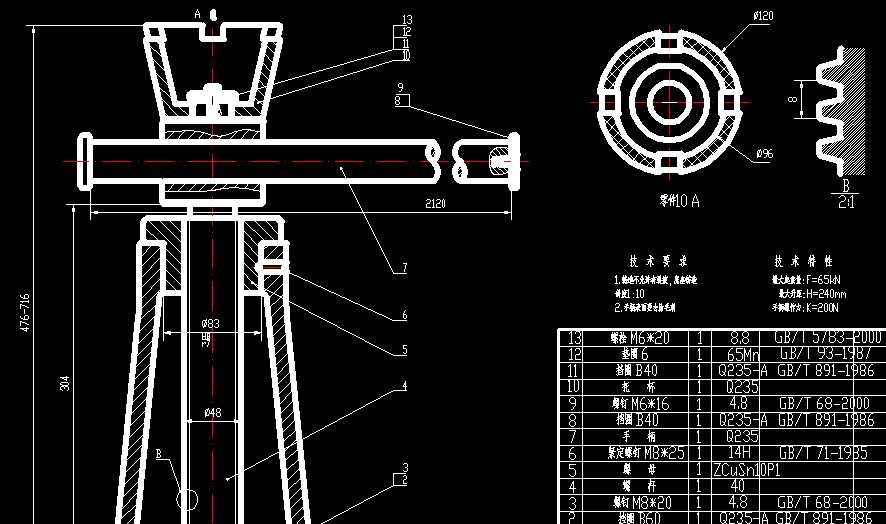

螺旋千斤頂說明書附CAD裝配圖
- 文件介紹：
- 該文件為 zip 格式，下載需要 0 積分
-
- 目錄
1螺桿的設計與計算••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3
1.1螺桿螺紋類型選擇••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3
1.2選取螺桿材料•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3
1.3確定螺桿直徑•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3
1.4自鎖驗算••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3
1.5結構••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••4
1.6螺桿強度計算•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••4
1.7穩定性計算••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••5
1.7.1計算柔度•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••6
1.7.2計算穩定性••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••6
2螺母設計與計算••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••6
2.1選取螺母材料•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••6
2.2確定螺母高度H¢及螺紋工作圈數u••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••6
2.2.1求螺母高度H¢••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••7
2.2.2螺紋工作圈數u•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••7
2.2.3螺母實際高度H¢••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••7
2.3校核螺紋牙強度•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••7
2.4結構要求••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••8
3托杯的設計與計算••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••8
4手柄設計與計算••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9
4.1手柄材料••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••10
4.2手柄長度Lp•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••10
4.3手柄直徑dp•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••11
4.4結構•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••11
5底座設計••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••12
參考資料•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••13
1螺桿的設計與計算
1.1螺桿螺紋類型的選擇
螺紋有矩形、梯形與鋸齒形，常用的是梯形螺紋。
梯形螺紋牙型為等腰梯形，牙形角α=30º，梯形螺紋的內外螺紋以錐面貼緊不易松動。故選梯形螺紋，它的基本牙形按GB/T5796.1—2005的規定。
1.2選取螺桿材料
螺桿材料常用Q235、Q275、40、45、55等。
1.3確定螺桿直徑
按耐磨性條件確定螺桿中徑d2。求出d2后，按標準選取相應公稱直徑d、螺距t及其它尺寸。
有d2≥
根據國家規定 =1.2~3.5，取 =1.2（梯形螺紋）；h=0.5t；查教材表5-12，[p]取20Mpa。
故，d2≥ = 0.8 =41.5mm
查機械設計課程設計手冊，d取48mm，t=8mm，d1=39mm，d2=44mm
1.4自鎖驗算
自鎖條件是≤v，式中：為螺紋中徑處升角；v為當量摩擦角（當量摩擦角v=arctanv，但為保證自鎖，螺紋中徑處升角至少要比當量摩擦角小1°。
查教材表5-12，f取0.09
...
