- 工藝作業

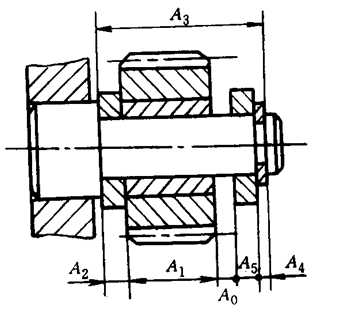

1．如圖所示裝配關系圖，已知A1=30mm，A2= A5=5mm，A3=43mm，A4=30-0.05mm(標準件)，要求保證軸向間隙A0=0.1～0.35mm。
1）試確定采用完全互換法裝配時各組成環的尺寸及上下偏差（選A3為協調環）；
2）試確定采用大數互換法裝配時各組成環的尺寸及上下偏差（選A3為協調環）；
3）試確定采用修配法確定各組成環的尺寸及上下偏差。要求取A5為修配環，最大修配量不超過0.2mm。
...
