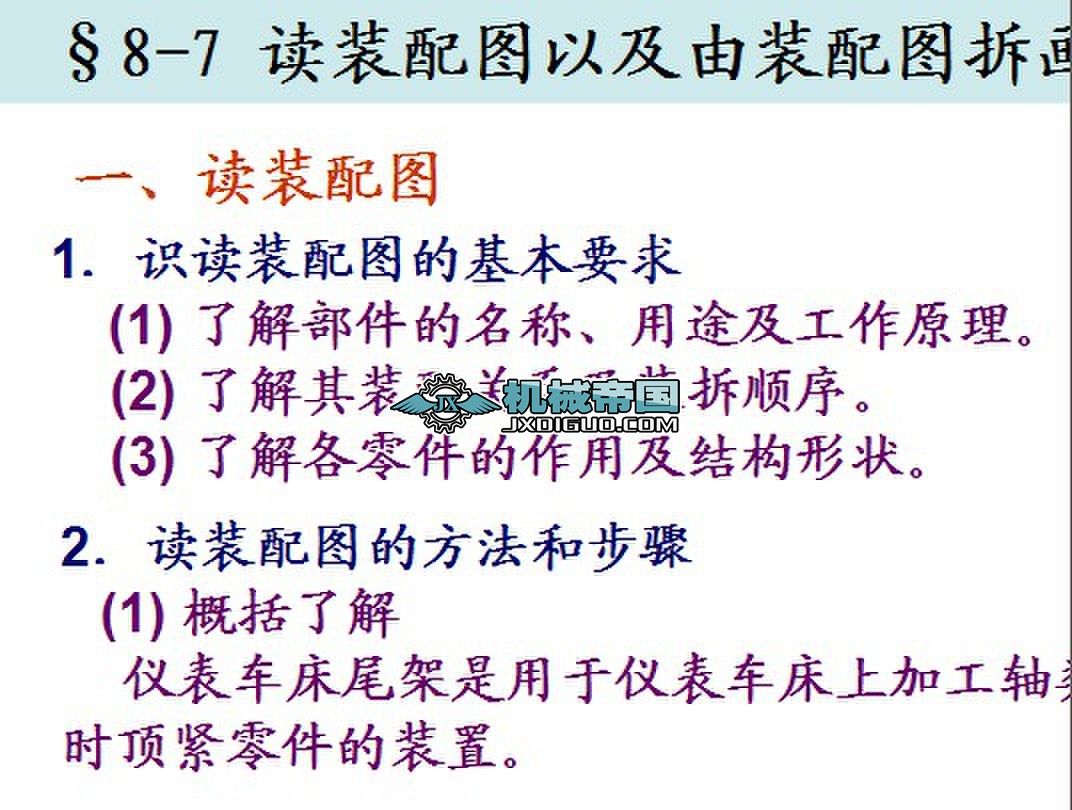

- §8-7 讀裝配圖以及由裝配圖拆畫零件圖
一、讀裝配圖
1．識讀裝配圖的基本要求
(1) 了解部件的名稱、用途及工作原理。
(2) 了解其裝配關系及裝拆順序。
(3) 了解各零件的作用及結構形狀。
2．讀裝配圖的方法和步驟
(1) 概括了解
儀表車床尾架是用于儀表車床上加工軸類零件時頂緊零件的裝置。
H6
h6
由24種零件組成，其中含標準件9種，根據零件的序號和名稱可在裝配圖中找出它們各自的位置。
儀表車床尾架的外形
儀表車床尾架的拆卸過程
H6
h6
(2)分析視圖
主視圖 用全剖視圖，表達了工作原理、零件之間的主要裝配關系和連接情況。
俯視圖 主要表達尾架體的外部結構形狀。
左視圖 用階梯剖，表達鎖緊部分的裝配關系、定位鍵和尾架體底面一長槽的配合關系，以及補充表達尾架體的結構形狀。
(3) 分析工作原理和裝配關系
儀表車床尾架中的頂尖4裝在軸套2內；螺母6用兩個螺釘M8x16與軸套固定；軸套與尾架體1的孔是間隙配合。螺釘M10x22用來限制軸套的轉動與軸向移動范圍；螺桿7與手輪10用鍵連接，并由墊圈8與螺母...
