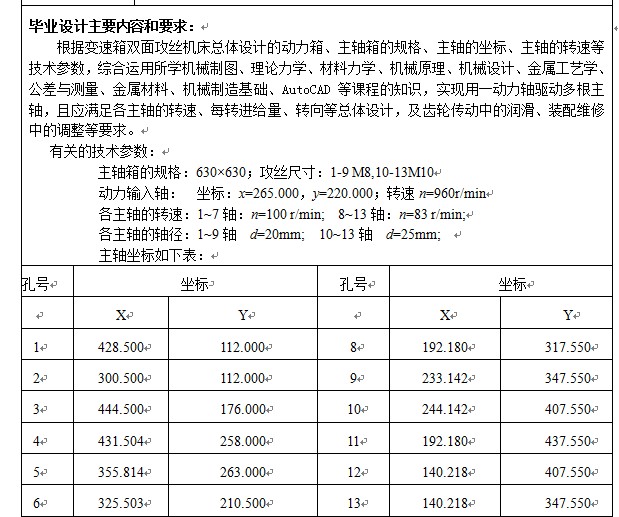

- 變速箱雙面攻絲機床左主軸箱設計任務書畢業設計主要內容和要求：
根據變速箱雙面攻絲機床總體設計的動力箱、主軸箱的規格、主軸的坐標、主軸的轉速等技術參數，綜合運用所學機械制圖、理論力學、材料力學、機械原理、機械設計、金屬工藝學、公差與測量、金屬材料、機械制造基礎、AutoCAD等課程的知識，實現用一動力軸驅動多根主軸，且應滿足各主軸的轉速、每轉進給量、轉向等總體設計，及齒輪傳動中的潤滑、裝配維修中的調整等要求。
有關的技術參數：
主軸箱的規格：630×630；攻絲尺寸：1-9 M8,10-13M10
動力輸入軸： 坐標：x=265.000，y=220.000；轉速n=960r/min
各主軸的轉速：1~7軸：n=100 r/min; 8~13軸：n=83 r/min;
各主軸的軸徑：1~9軸 d=20mm; 10~13軸 d=25mm;
主軸坐標如下表：
孔號 坐標 孔號 坐標
X Y X Y
1 428.500 112.000 8 192.180 317.550
2 300.500 112.000 9 233.142 347.550
3 444.500 176.000 10 244.142 407.550
4 431.504 258.000 11 192.180 437.550
5 355.814 263.000 12 140.218 407.550
6 325.503 210.500 13 140.218 347.550
7 262.405 255.859
設計給定的主軸箱傳動系統；對傳動系統的軸套間、軸與齒輪間、齒輪與套筒間、齒輪與箱體間干涉與否進行判斷； 設計并繪制變速箱雙面攻絲機床的左主軸箱的總圖及重要零件的工作圖。
...
