操縱桿支架課程設計
- 文件介紹：

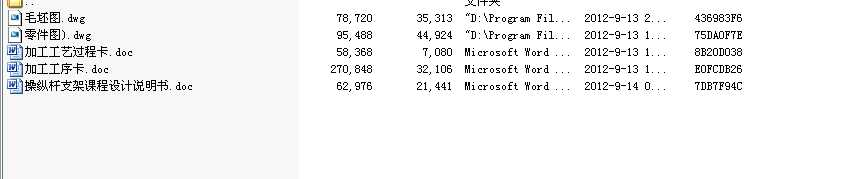

- 該文件為 rar 格式，下載需要 5 積分
-
- 操縱桿支架課程設計2、工 藝 規 程 設 計
2.1 選擇毛坯種類并確定制造方法
操縱桿支架材料為灰鐵件，牌號HT200，零件年產量為10000件，已達大批生產的水平，而且零件的輪廓尺寸不大，故可采用精鑄件，這從提高生產率、保證加工精度上考慮也是應該的。
2.2 基面的選擇
基面選擇是工藝規程設計中的重要工作之一。基面選擇得正確與合理，可以使加工質量得到保證，生產率得以提高。否則，加工工藝過程中會問題百出，更有甚者，還會造成零件大批報廢，使生產無法正常進行。
（1）粗基準的選擇：
對于零件而言，盡可能選擇不加工表面為粗基準。而對于有若干個不加工表面的工件，則應以與加工表面要求相對位置精度較高的不加工表面做粗基準。因為銑底面時要保證54±0.5，所以以2-R20外圓表面為粗基準。
（2）精基準的選擇：
精基準的選擇有利于保證加工精度，并使工件裝夾方便。在選擇時，主要應該考慮基準重合、基準統一等問題。當設計基準與工序基準不重合時，應該進行尺寸換算。精基準選擇為底面及3-Φ11孔。
2.3 制訂工藝路線
制訂工藝路線的出發點，應當是使零件的幾何形狀、尺寸精度及位置精度等技術要求能得到合理的保證。在生產綱領已確定為大批生產的條件下，可以考慮采用萬能
性機床配以專用工夾具，并盡量使工序集中來提高生產率。除此之外，還應當考慮經濟效果，以便使生產成本盡量下降。
...
