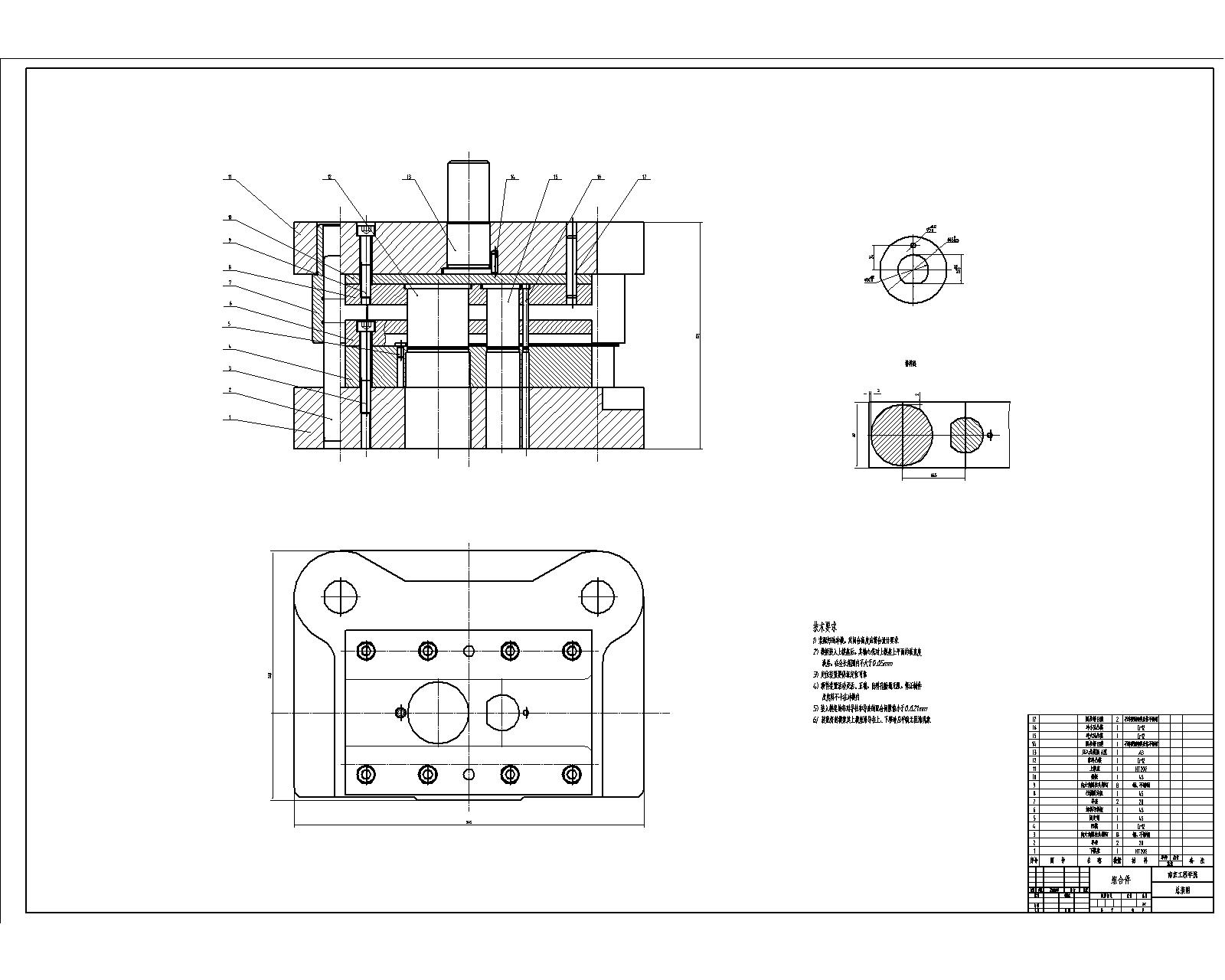

前輪鎖片沖孔落料復合模設計說明書
- 文件介紹：
- 該文件為 zip 格式，下載需要 20 積分
-
- 前輪鎖片沖孔落料復合模設計說明書
零件結構形狀相對簡單，有沖孔和落料工序加工而成。零件中有1個圓孔和一個大的帶缺口的圓孔，直徑銷的圓孔為2mm，孔距離板料的邊緣的的最小距離約為3.5mm。通過綜合的分析，該零件進行沖裁生產能夠滿足實際的需要。該零件上尺寸已注尺寸公差為IT10，該零件大部分的尺寸都屬于未注公差，在計算的時候，我們需要按實際的表格進行查表選取，所以尺寸公差由公差等級表查得：關于未注公差尺寸，屬于自由尺寸，按IT10查表2-2獲得。
落料尺寸：65
沖孔尺寸：5、30、28
距離尺寸：...
