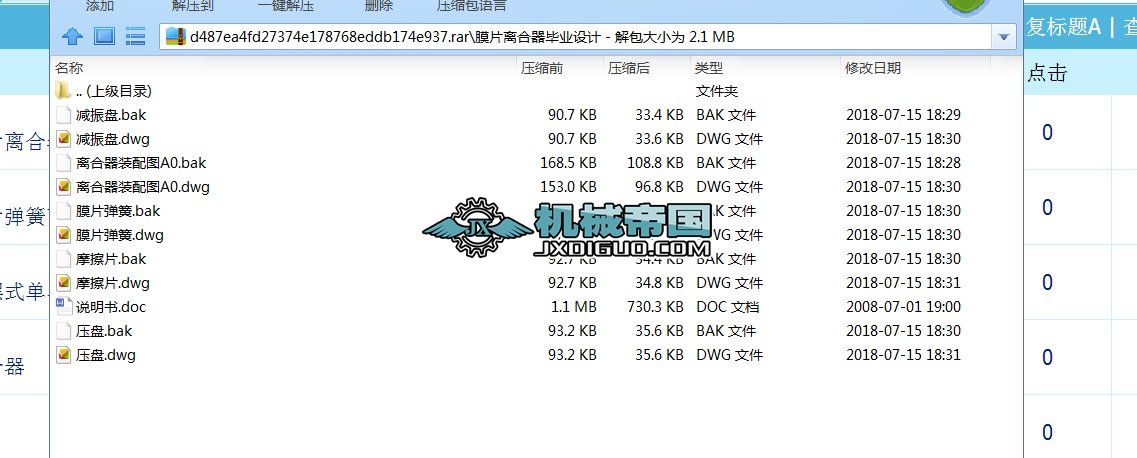

- 該文件為 rar 格式，下載需要 10 積分
-
- 以內燃機在作為動力的機械傳動汽車中，離合器是作為一個獨立的總成而存在的。離合器通常裝在發動機與變速器之間，其主動部分與發動機飛輪相連，從動部分與變速器相連。為各類型汽車所廣泛采用的摩擦離合器，實際上是一種依靠其主、從動部分間的摩擦來傳遞動力且能分離的機構。離合器的主要功用是切斷和實現發動機與傳動系平順的接合，確保汽車平穩起步；在換擋時將發動機與傳動系分離，減少變速器中換檔齒輪間的沖擊；在工作中受到較大的動載荷時，能限制傳動系所承受的最大轉矩，以防止傳動系個零部件因過載而損壞；有效地降低傳動系中的振動和噪音1.1引言
以內燃機在作為動力的機械傳動汽車中，離合器是作為一個獨立的總成而存在的。離合器通常裝在發動機與變速器之間，其主動部分與發動機飛輪相連，從動部分與變速器相連。為各類型汽車所廣泛采用的摩擦離合器，實際上是一種依靠其主、從動部分間的摩擦來傳遞動力且能分離的機構。離合器的主要功用是切斷和實現發動機與傳動系平順的接合，確保汽車平穩起步；在換擋時將發動機與傳動系分離，減少變速器中換檔齒輪間的沖擊；在工作中受到較大的動載荷時，能限制傳動系所承受的最大轉矩，以防止傳動系個零部件因過載而損壞；有效地降低傳動系中的振動和噪音。
1.2離合器的發展
在早期研發的離合器結構中，錐形離合器最為成功。它的原型設計曾裝在1889年德國戴姆勒公司生產的鋼制車輪的小汽車上。它是將發動機飛輪的內孔做成錐體作為離合器的主動件。采用錐形離合器的方案一直延續到20世紀20年代中葉，對當時來說，錐形離合器的制造比較簡單，摩擦面容易修復。它的摩擦材料曾用過駱毛帶、皮革帶等。那時曾出現過蹄-鼓式離合器，其結構有利于在離心力作用下使蹄緊貼鼓面。蹄-鼓式離合器用的摩擦元件是木塊、皮革帶等，蹄-鼓式離合器的重量較錐形離合器輕。無論錐形離合器或蹄-鼓式離合器，都容易造成分離不徹底甚至出現主、從動件根本無法分離的自鎖現象。
現今所用的盤式離合器的先驅是多片盤式離合器，它是直到1925年以后才出現的。多片離合器最主要的優點是，汽車起步時離合器的接合比較平順，無沖擊。早期的設計中，多片按成對布置設計，一個鋼盤片對著一青銅盤片。采用純粹的金屬的摩擦副，把它們浸在油中工作，能達到更為滿意的性能。
浸在油中的盤片式離合器，盤子直徑不能太大，以避免在高速時把油甩掉。此外，油也容易把金屬盤片粘住，不易分離。但畢竟還是優點大于缺點。因為在當時，許多其他離合器還在原創階段，性能很不穩定。
石棉基摩擦材料的引入和改進，使得盤片式離合器可以傳遞更大的轉矩，能耐受更高的溫度。此外，由于采用石棉基摩擦材料后可用較小的摩擦面積，因而可以減少摩擦片數，這是由多片離合器向單片離合器轉變的關鍵。20世紀20年代末，直到進入30年代時，只有工程車輛、賽車和大功率的轎車上才使用多片離合器。
早期的單片干式離合器由與錐形離合器相似的問題，即離合器接合時不夠平順。但是，由于單片干式離合器結構緊湊，散熱良好，轉動慣量小，所以以內燃機為動力的汽車經常采用它，尤其是成功地開發了價格便宜的沖壓件離合器蓋以后更是如此。
實際上早在1920年就出現了單片干式離合器，這和前面提到的發明了石棉基的摩擦面片有關。但在那時相當一段時間內，由于技術設計上的缺陷，造成了單片離合器在接合時不夠平順的問題。第一次世界大戰后初期，單片離合器的從動盤金屬片上是沒有摩擦面片的，摩擦面片是貼附在主動件飛輪和壓盤上的，彈簧布置在中央，通過杠桿放大后作用在壓盤上。后來改用多個直徑較小的彈簧，沿著圓周布置直接壓在壓盤上，成為現今最為通用的螺旋彈簧布置方法。這種布置在設計上帶來了實實在在的好處，使壓盤上的彈簧的工作壓力分布更均勻，并減小了軸向尺寸。
多年的實踐經驗和技術上的改進使人們逐漸趨向于首選單片干式摩擦離合器，因為它具有從動部分轉動慣量小、散熱性好、結構簡單、調整方便、尺寸緊湊、分離徹底等優點，而且由于在結構上采取一定措施，已能做到接合盤式平順，因此現在廣泛采用于大、中、小各類車型中。
如今單片干式離合器在結構設計方面相當完善。采用具有軸向彈性的從動盤，提高了離合器的接合平順性。離合器從動盤總成中裝有扭轉減振器，防止了傳動系統的扭轉共振，減小了傳動系統噪聲和載荷。
隨著人們對汽車舒適性要求的提高，離合器已在原有基礎上得到不斷改進，乘用車上愈來愈多地采用具有雙質量飛輪的扭轉減振器，能更好地降低傳動系的噪聲。
對于重型離合器，由于商用車趨于大型化，發動機功率不斷加大，但離合器允許加大尺寸的空間有限，離合器的使用條件日酷一日，增加離合器傳扭能力，提高使用壽命，簡化操作，已成為重型離合器當前的發展趨勢。為了提高離合器的傳扭能力，在重型汽車上可采用雙片干式離合器。從理論上講，在相同的徑向尺寸下，雙片離合器的傳扭能力和使用壽命是單片的2倍。但受到其他客觀因素的影響，實際的效果要比理論值低一些。
近年來濕式離合器在技術上不斷改進，在國外某些重型車上又開始采用多片濕式離合器。與干式離合器相比，由于用油泵進行強制冷卻的結果，摩擦表面溫度較低(不超過93℃)，因此，起步時長時間打滑也不致燒損摩擦片。查閱國內外資料獲知，這種離合器的使用壽命可達干式離合器的5-6倍，但濕式離合器優點的發揮是一定要在某溫度范圍內才能實現的，超過這一溫度范圍將起負面效應。目前此技術尚不夠完善。
1.3膜片彈簧離合器的結構及其優點
1.3.1膜片彈簧離合器的結構...
