PLC自助洗車機設計（程序，cad圖)文理學院羅秉彬
- 文件介紹：
- 該文件為 docx 格式，下載需要 10 積分
-
- 羅秉彬課程設計1目 錄

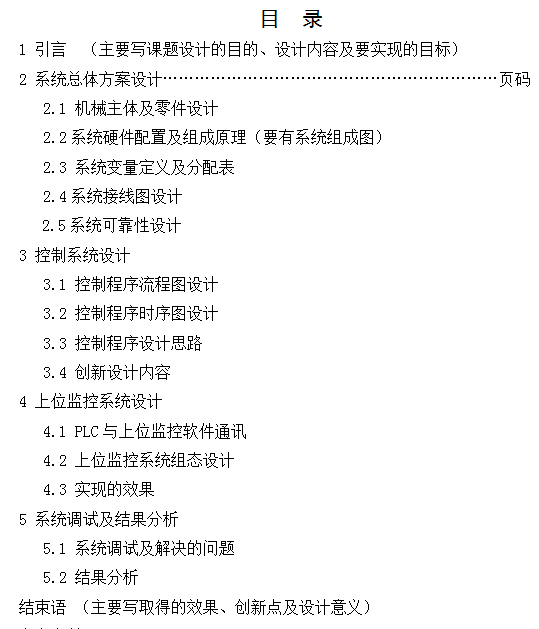

1 引言 （主要寫課題設計的目的、設計內容及要實現的目標）
2 系統總體方案設計………………………………………………………頁碼
2.1 機械主體及零件設計
2.2系統硬件配置及組成原理（要有系統組成圖）
2.3 系統變量定義及分配表
2.4系統接線圖設計
2.5系統可靠性設計
3 控制系統設計
3.1 控制程序流程圖設計
3.2 控制程序時序圖設計
3.3 控制程序設計思路
3.4 創新設計內容
4 上位監控系統設計
4.1 PLC與上位監控軟件通訊
4.2 上位監控系統組態設計
4.3 實現的效果
5 系統調試及結果分析
5.1 系統調試及解決的問題
5.2 結果分析
結束語 （主要寫取得的效果、創新點及設計意義）
參考文獻
附錄：帶功能注釋的源程序
第 1 章 控制工藝流程分析
1.1 自助洗車機控制過程描述
隨著我國汽車保有量的迅速提高，汽車清洗行業迎來了一個重要的發展機遇，自助洗車機作為洗車工作必不可少的設備，其清洗效果，清洗速度，清洗成本以及對節水和環境保護的要求，成為其開發和生產必須要考慮的內容。
自助洗車機控制系統必須滿足大于一百元可以洗車。自助洗車機的主要運動是左右循環運動由左右行程開關控制，同時不同循環次序伴隨不同的其他動作，如噴水、刷洗、噴灑清潔劑及風扇吹干動作等。因每次動作的開始都是碰到行程開關才實現，所以運用計數器記錄左極限信號脈沖的次數從而控制上述輔助運動按要求依次動作。系統還采用了復位設計，如在洗車過程中由其他原因使洗車停止在非原點的其他位置，則需要手動對其進行復位，到位時復位燈亮，此時才可以啟動，否則啟動無效，洗車機經啟動后可自動完成洗車動作后自動停止，也可在需要時手動停止。...
