200m3_h氣浮處理裝置溶氣罐裝配圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

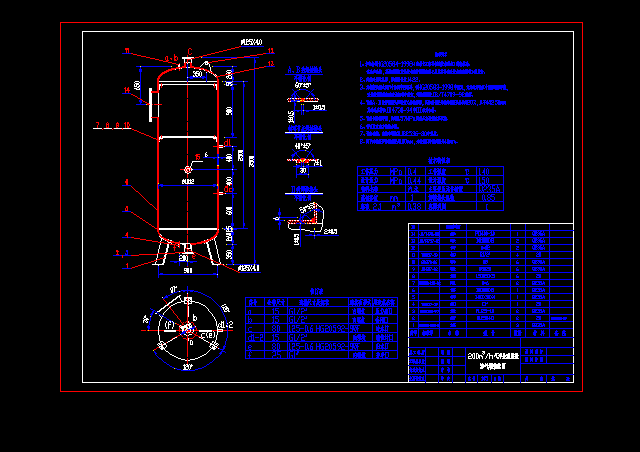

- 200m3_h氣浮處理裝置溶氣罐裝配圖
技術要求
1、本設備按HG20584-1998《鋼制化工容器制造技術要求》進行制造、
試驗和驗收，并接受國家質量技術監督局頒發的《壓力容器安全技術監察規程》的監督。
2、焊接采用電弧焊，焊條牌號為J422。
3、焊接接頭型式及尺寸除圖中注明外，按HG20583-1998中規定，角焊縫焊角尺寸按較薄板厚度，
法蘭的焊接按相應法蘭標準中規定，焊接規程按JB/T4709-92進行。
4、設備A、B類焊接接頭應進行X射線探傷，其檢查長度為各焊接接頭總長的20%，且不小于250mm
其結果應符合JB4730-94中III級為合格。
5、設備制作完畢后，應以0.57MPa試驗壓力進行水壓試驗。
6、管口及支座方位按本圖。
7、設備油漆、包裝和運輸按JB2536-80中規定。
8、圖中未注接管伸出高度為100mm，未注接口外伸高度為40mm...
