電動刷式水過濾器圖

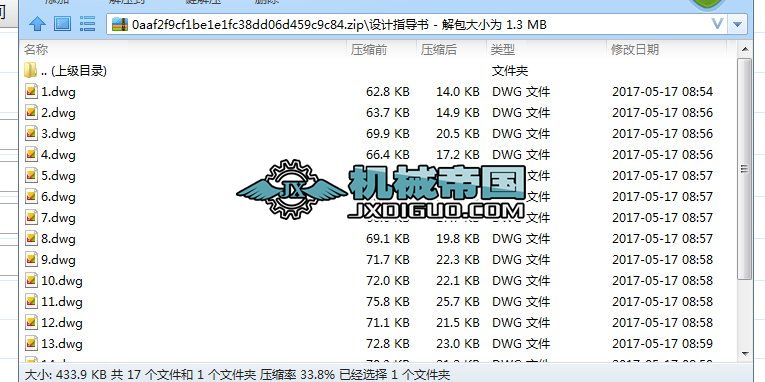

- 文件介紹：
- 該文件為 zip 格式，下載需要 20 積分
-
- 本設計指導書是對水過濾器的設計（總體設計、零部件設計）過程作一粗淺介紹，幫助你快速熟悉掌握過濾器設計。
本設計指導書是針對能去除水中的固體顆粒雜質,采用金屬濾網的自動清洗過濾器(以下簡稱過濾器)而編寫的。
具體內容目錄為下：一：概述
1：過濾器分類
2：管徑系列
3：壓力系列
4：溫度系列
5：圖號編制說明
二：總體設計
1：明確過濾器的各項設計參數及要求
2：總圖設計
三：零部件設計
1：濾筒組件設計
2：濾筒蓋組件設計
3：濾芯組件設計
4：刷軸設計
5：刷子設計
6：密密封法蘭設計
7：聯軸器設計
8：電機減速器設計
9：排污閥確定
10:壓差開關選型
11：壓力表選型
四：附圖
附圖1. DSL600/1.6-0總裝圖...
