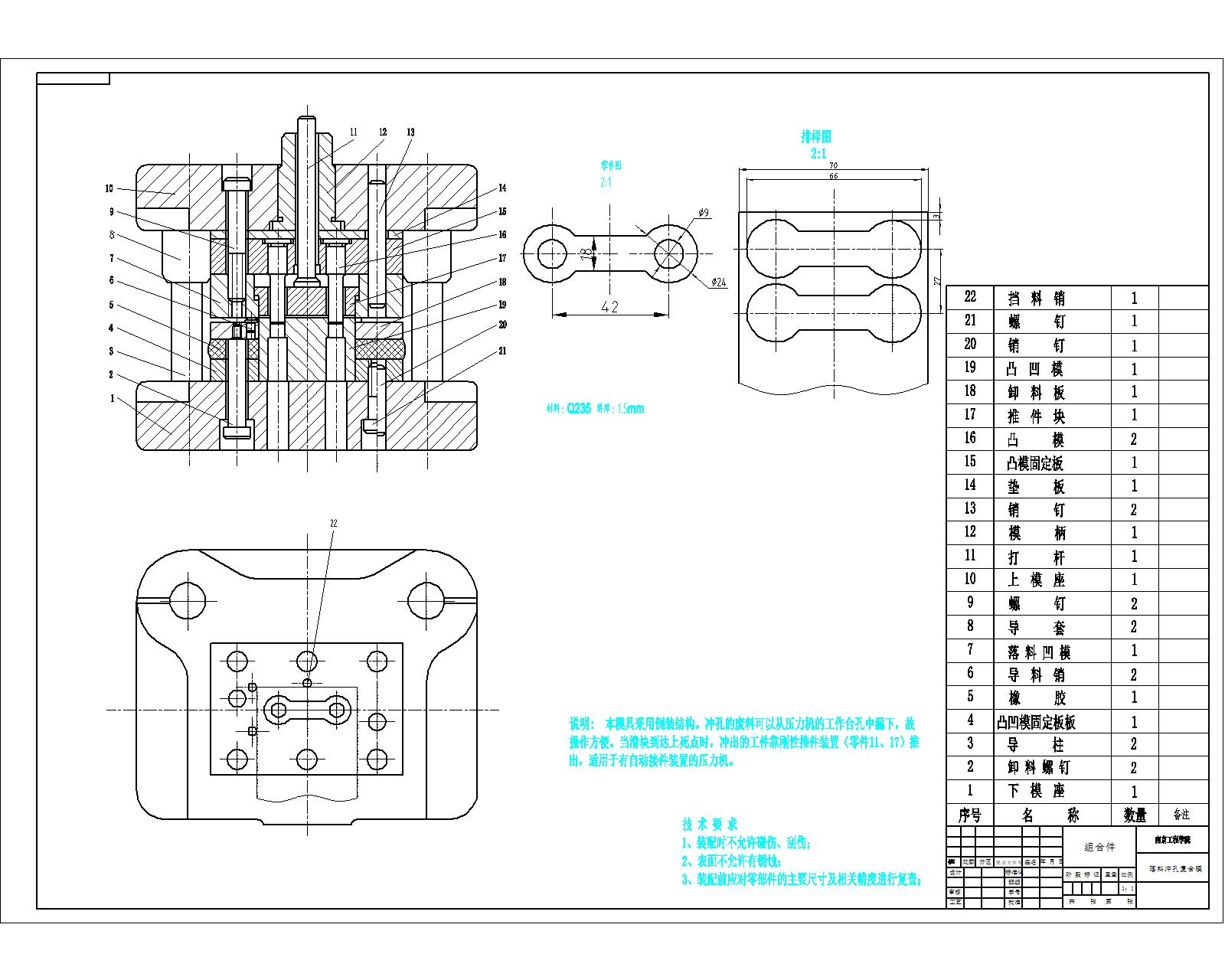

鏈片沖孔落料復合模
- 文件介紹：
- 該文件為 zip 格式，下載需要 20 積分
-
- 1）本零件是鏈片式復合模中的復合模，其作用是做落料凹模的凸模作用，也做沖孔的凹模作用。由于該零件在模具中的作用，采用Cr12MoV，熱處理60~64HRC，由于該尺寸較多，所以采用配加工。保證雙邊間隙0.08~0.12mm。
2)其工作部分尺寸 φ9 φ24 按IT6~7級制造，精度較高。42
其表示兩孔的位置精度較高。除了漏料孔其他表面粗糙度為0.8較高。是模具加工重要部位。零件形狀對稱加工方便。
3）由于零件采用Cr12MoV,零件材料較硬，其技術要求60~64HRC，其結構對稱，采用線切割加工較好。...
